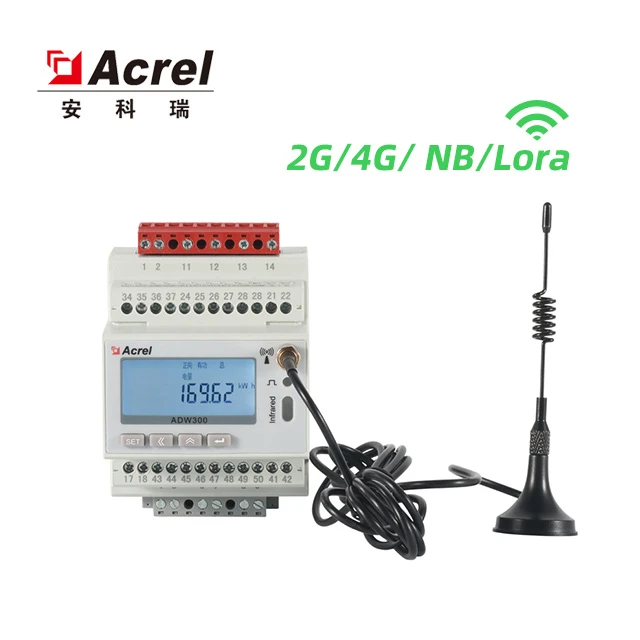

Sự miêu tả
Đồng hồ đo năng lượng ba pha không dây Acrel chủ yếu được sử dụng để đo ba giai đoạn năng lượng hoạt động trên mạng điện áp thấp. Đồng hồ đo năng lượng không dây này tự hào có những ưu điểm bao gồm kích thước nhỏ gọn, độ chính xác cao, tính năng phong phú. Theo các yêu cầu khác nhau.
Có nhiều chức năng truyền thông như giao tiếp RS485, 2G, NB, 4G, WiFi thêm chế độ lấy mẫu hiện tại mới bằng máy biến áp bên ngoài. Nó có thể được cài đặt linh hoạt trong hộp phân phối để đạt được đo lường năng lượng điện phụ, giám sát vận hành và bảo trì hoặc yêu cầu giám sát năng lượng cho các khu vực khác nhau và tải trọng khác nhau.

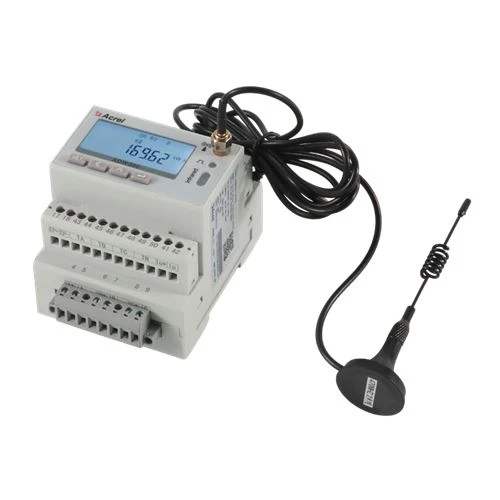

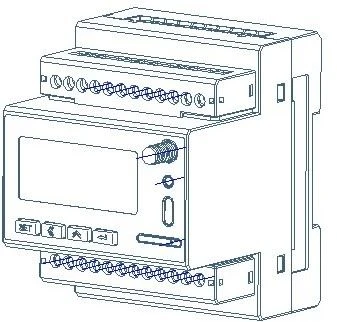

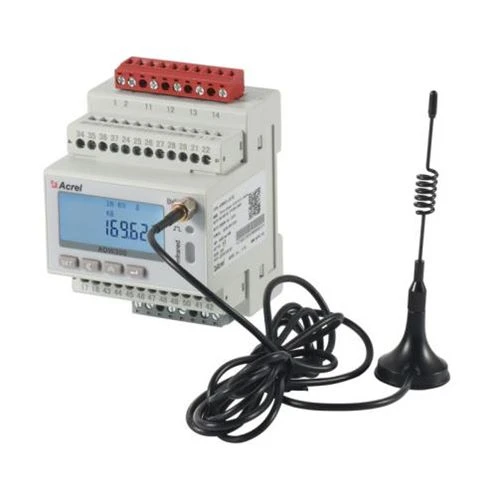

Bề ngoài
 |  |  |
Với sự gia tăng của công nghệ mạng diện rộng (LPWAN) công suất thấp, chẳng hạn như các thiết bị LoRa của Acrel và giao thức mở LoRaWAN, các giải pháp đo đếm điện thông minh mới đang chứng tỏ là một sự thay thế hấp dẫn cho các tùy chọn kết nối khác cho cả mạng Internet of Things (IoT) và các ứng dụng lưới điện thông minh. Đồng hồ đo năng lượng Lora / LoRaWAN cho phép thu thập các chỉ số đồng hồ đo năng lượng và truyền dữ liệu qua vài km để tổng hợp.
Tham số
Đầu vào điện áp | Điện áp định mức | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Tham khảo tần số | 50Hz | |
Tiêu thụ | <0.5va(each> | |
Đầu vào hiện tại | Dòng đầu vào | 3×1(6)A; 3×1(6)a(ADW300W, 3×20(100)A(ADW300W) |
Bắt đầu hiện tại | 1‰Ib (Class0.5S), 4‰Ib(Lớp 1) | |
Tiêu thụ | <1va(each> | |
Công suất phụ trợ | Cung cấp điện | AC85 ~ 265V |
| Tiêu thụ điện năng | <> | |
Hiệu suất đo lường | Chuẩn | IEC62053-22:2003, IEC62053-21:2003 |
Năng lượng hoạt động Chính xác | Class0.5S(ADW300), Class1(ADW300W) | |
Nhiệt độ Chính xác | ±2°C | |
Mạch | Chiều rộng của xung | 80±20ms |
Hằng số xung | 6400imp/kWh, 400imp/kWh | |
Truyền thông | Không dây | Truyền dẫn trên 470MHz và khoảng cách tối đa trong không gian mở là 1km; 2G; NB;4G |
Hồng ngoại truyền thông | Rateis1200 liên tục baud | |
Giao diện | RS485(A、B) | |
Chế độ Kết nối | Dây dẫn cặp xoắn được che chắn | |
Protocol | MODBUS-RTU |
Mô tả hàm
Chức năng | Mô tả hàm | Chức năng cung cấp |
Chế độ hiển thị | LCD | ■ |
Đo năng lượng | KWh hoạt động (dương và tiêu cực), phản ứng góc phần tư năng lượng năng lượng | ■ |
Đo điện | U、I、 P、Q、S、PF、F | ■ |
Harmonic (Hàm hài hòa) | THDv、Harmonicon 2nd-31st | ■ |
Đầu ra xung | Đầu ra xung hoạt động | ■ |
Mức độ mất cân bằng ba giai đoạn | Mất cân bằng điện áp, mất cân bằng hiện tại | ■ |
Đo nhiệt độ | Nhiệt độ của A / B / C / N (Hình tượng thay thế: T) | □ |
DI/DO | 4DI,2DO (Hình thay thế: K) | □ |
Sau hiện tại | Một chiều sau hiện tại (hình dạng Alternatecon:L) | □ |
Màn hình LED | Màn hình LED xung | ■ |
Máy biến áp dòng điện bên ngoài | Máy biến áp dòng điện mở bên ngoài (Hình tượng thay thế: W) | □ |
Thông số điện | Dưới điện áp, dòng chảy ngầm, trên dòng điện, tải dưới, v.v. | ■ |
Truyền thông | Giao tiếp hồng ngoại | ■ |
RS485(Hình thay thế: C) | □ | |
Truyền dẫn không dây trên 470MHz (Hình tượng thay thế: LR) | □ | |
GPRS (hình thay thế:2G) | □ | |
NB-IOT (Hình thay thế: NB) | □ | |
4G(hình dạng alternatecon:4G) | □ |
( ■ trong □ tùy chọn)

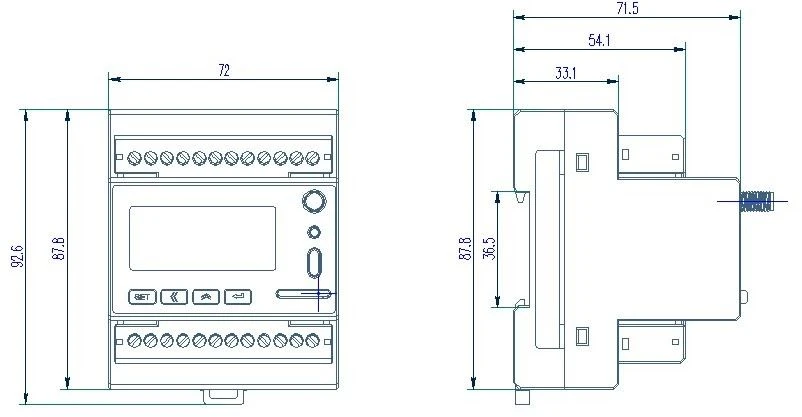

Kích thước
Kích thước của máy biến áp hiện tại còn lại
Kỹ thuật | CurrentRating | Đường kính bên trong Φ mm | Đường kính bên ngoài Φ mm | Trọng lượng |
AKH-0.66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100 ~ 250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400 ~ 800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800 ~ 1500A | 200 | 240 | 1.94 |

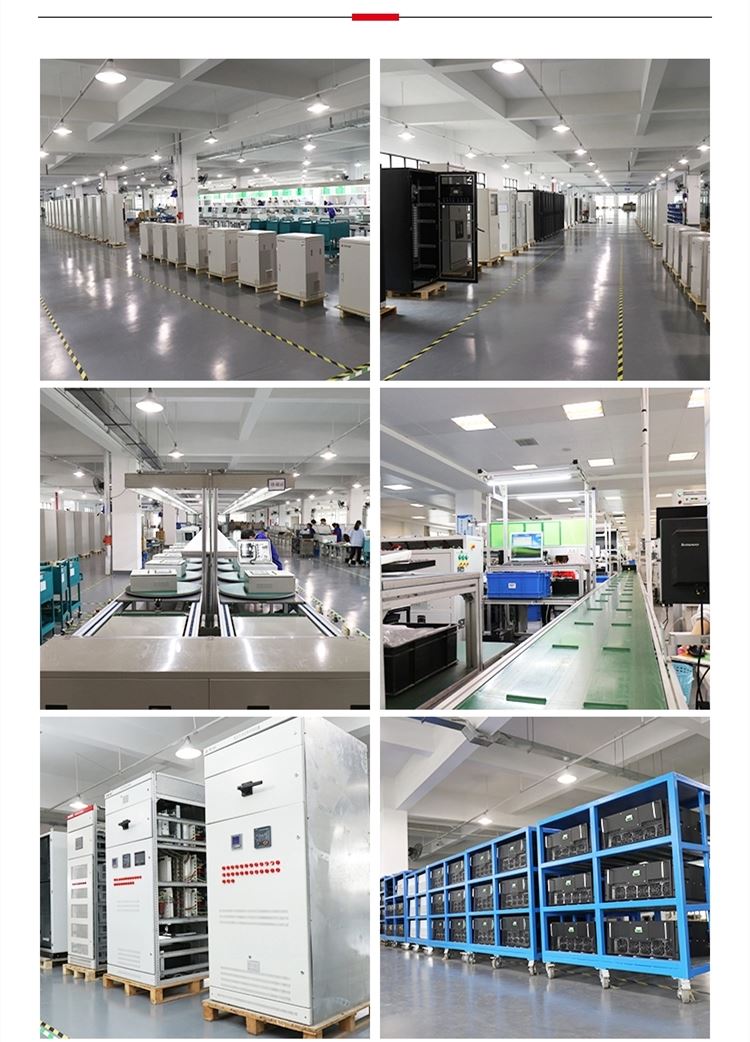

Máy hỗ trợ và gia công kỹ thuật chuyên nghiệp

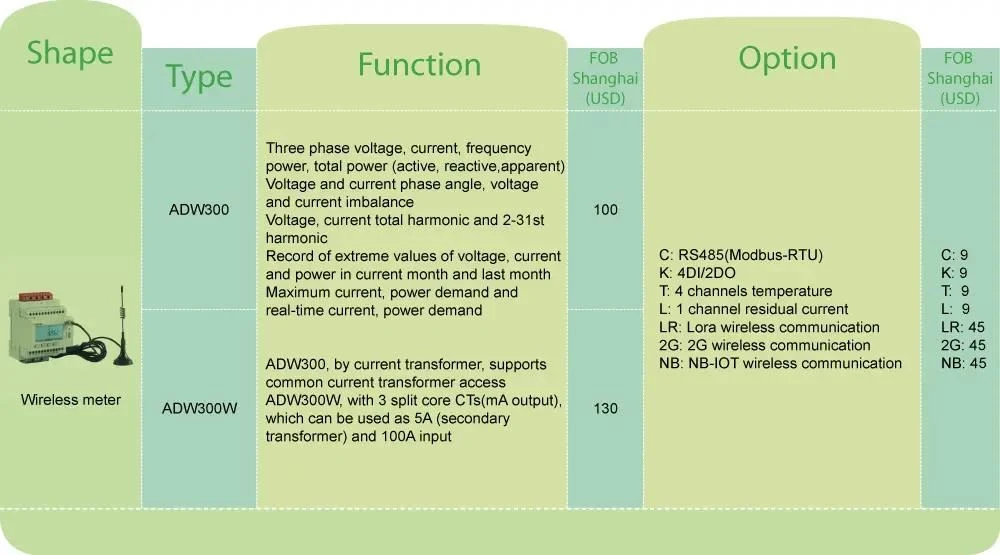

Báo giá
(Liên hệ với chúng tôi để biết giá phiên bản WiFi / 4G)
