Mô tả sản phẩm

Acrel AMC Series Panel Đồng hồ đo điện AC ba pha, thiết bị thu gom và giám sát năng lượng thông minh là một đồng hồ thông minh được thiết kế cho nhu cầu giám sát năng lượng của hệ thống điện, doanh nghiệp công nghiệp và khai thác mỏ, tiện ích và các tòa nhà thông minh. Nó tích hợp đo các thông số công suất (chẳng hạn như dòng điện một pha hoặc ba pha, điện áp và công suất hoạt động). Công suất, công suất phản ứng, công suất rõ ràng, tần số, hệ số công suất) và quản lý giám sát và đánh giá năng lượng.

Đồng thời, nó có nhiều chức năng giao diện ngoại vi cho người dùng lựa chọn: với giao diện truyền thông RS485, giao thức MODBUS-RTU có thể đáp ứng nhu cầu quản lý mạng truyền thông; Đầu ra tương tự 4-20mA có thể tương ứng với các thông số điện đo được, đáp ứng các yêu cầu giao diện như vậy của DCS; với đầu vào chuyển mạch và đầu ra rơle có thể nhận ra chức năng của "tín hiệu từ xa" và "điều khiển từ xa" của công tắc ngắt mạch.

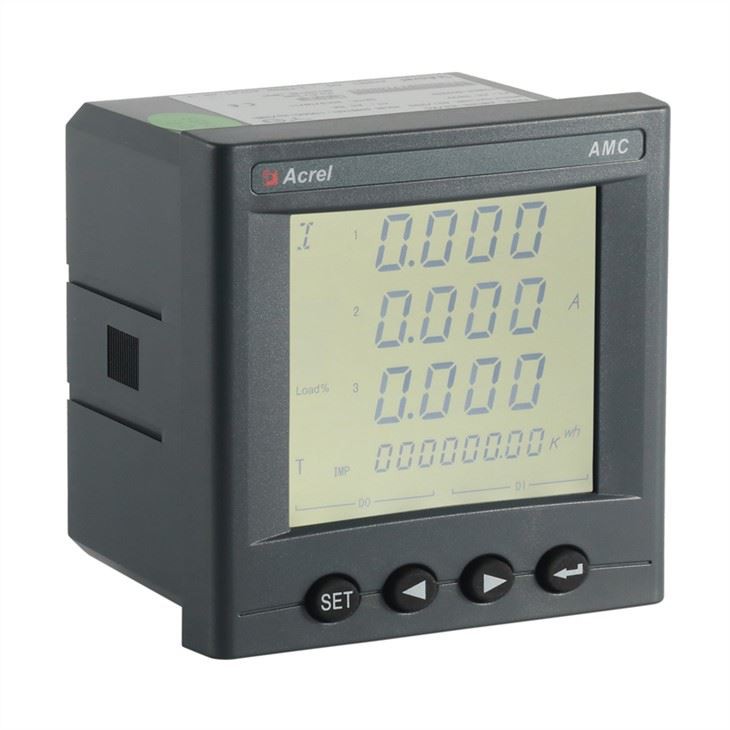

Bề ngoài

Giao diện màn hình LED / LCD độ sáng cao, cài đặt thông số và điều khiển thông qua các nút, lý tưởng cho các hệ thống giám sát năng lượng theo thời gian thực. Có thể thay thế trực tiếp các máy phát điện thông thường và dụng cụ đo lường. Là một thành phần mua lại front-end thông minh, kỹ thuật số, công cụ này đã được sử dụng rộng rãi trong các hệ thống điều khiển khác nhau, hệ thống SCADA và hệ thống quản lý năng lượng.

Tham số

Thông số kỹ thuật			Giá trị
Nhập	Kết nối		3 pha-3 dây, 3 pha-4-dây
	Tần số		45-65Hz
	Điện áp		Đánh giá: Ba pha: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V / 660V (660V) (chỉ kích thước 96) Lưu ý:72 hồ sơ không phù hợp cho các ứng dụng điện áp cao
			Quá tải:1.2 xếp hạng gấp {liên tục) : 2 lần xếp hạng trong 1 giây
			Mức tiêu thụ điện năng:<>
	Dòng		Đánh giá: AC IA、5A
			Quá tải: Xếp hạng gấp 1,2 (liên tục); xếp hạng gấp 10 lần trong 1 giây
			Mức tiêu thụ điện năng:<>
Ra	Năng lượng điện		Chế độ đầu ra:xung bộ thu ảnh-coupler mở
			Hằng số xung: 10000imp / kWh (settable), xem sơ đồ hệ thống dây điện để biết chi tiết;
	Truyền thông		RS485port, giao thức Modbus -RTU, giao thức DLT645 (phiên bản 07 và 97), tỷ lệ baud 1200 ~ 38400
Chức năng	Chuyển đổi đầu vào		Đầu vào tiếp xúc khô, nguồn điện tích hợp;
	Chuyển đổi đầu ra		Chế độ đầu ra: Rơle thường mở đầu ra tiếp xúc
			Dung lượng tiếp xúc: AC 250V/3A、 DC 30V/3A
	Đầu ra analog		1-5V, 4 - 20mA
Lớp chính xác			Tần số:0,05Hz, Dòng điện、Điện áp: 0,2 lớp, Công suất phản ứng: l .0class, Năng lượng điện phản ứng: l .0 lớp, hoạt động công suất: 0,5 lớp, năng lượng điện hoạt động: 0,5 lớp, 2-31 hài hòa Đo lường:±1%
Cung cấp điện			AC 85-265V DC 100V-350V	tiêu thụ điện năng≤10VA
An ninh	Tần số điện chịu được điện áp		Giữa nguồn điện//Đầu ra chuyển mạch// Đầu vào dòng điện/đầu vào điện áp và truyền tải// Truyền thông //Đầu ra xung//chuyển mạch đầu vào AC 2 kV 1 phút; Giữa nguồn điện、đầu ra chuyển mạch、Đầu vào hiện tại、điện áp Đầu vào AC 2 kV 1 phút; Giữa Truyền、Truyền thông、Đầu ra xung、Chuyển đổi đầu vào AC 1kV 1 phút;
	Cách nhiệt sự chống cự		Đầu vào、Đầu ra kết thúc để vỏ máy >100MΩ
Môi trường		Nhiệt độ	công việc: -25 °C ~ + 65 ° C lưu trữ: -40 ° C ~ + 80 ° C
		Độ ẩm	≤93% RH Không ngưng tụ
		Đường cao	≤2500m

Mô tả hàm

Chức năng	Mô tả hàm	Chức năng cung cấp
Đo kWh	KWh hoạt động (dương và âm)	■
	KWh phản ứng (dương tính và âm tính)	■
	A.B, C chia giai đoạn tích cực hoạt động năng lượng	■
Kích thước các thông số điện	U、Tôi	■
Kích thước các thông số điện	P、Q、S、PF、F	■
Kích thước hòa âm	Điện áp và dòng điện 2 ~ 31ST hài hoà	£
Màn hình LCD	Màn hình LCD phần 12 bit, ánh sáng nền	■
Chìa khoá Chương trình	4 chìa khóa để giao tiếp và thiết lập tham số	■
Đầu ra xung	Đầu ra xung hoạt động	■
Tương tự Đầu ra analog	2DI2DO	■
Truyền thông	Giao diện giao tiếp: RS485, Giao thức truyền thông: MODBUS-RTU	■
SOE	Bản ghi sự kiện	£

( ■ trong £ tùy chọn )

Kích thước

Đường nét	kích thước mặt		quy mô nhà ở			kích thước cắt
Đường nét	chiều rộng	chiều cao	chiều rộng	chiều cao	độ sâu	chiều rộng	chiều cao
72 hình vuông	75	75	66.5	66.5	94.3	67	67
96 hình vuông	96	96	90	90	77.8	92	92
