Tổng quat

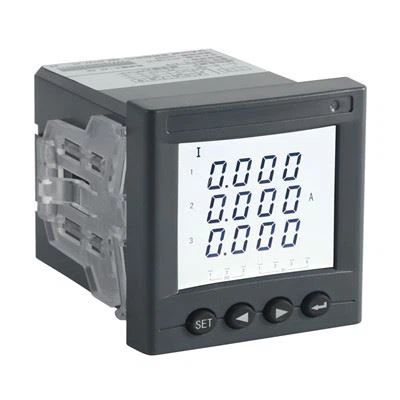

Dòng máy đo thông minh lập trình AMC, áp dụng công nghệ lấy mẫu AC, có thể đo trực tiếp hoặc gián tiếp điện áp và dòng điện của lưới điện một pha hoặc ba pha. Nó có thể được sử dụng để hiển thị cục bộ và kết nối các thiết bị điều khiển công nghiệp để tạo thành hệ thống điều khiển đo lường.

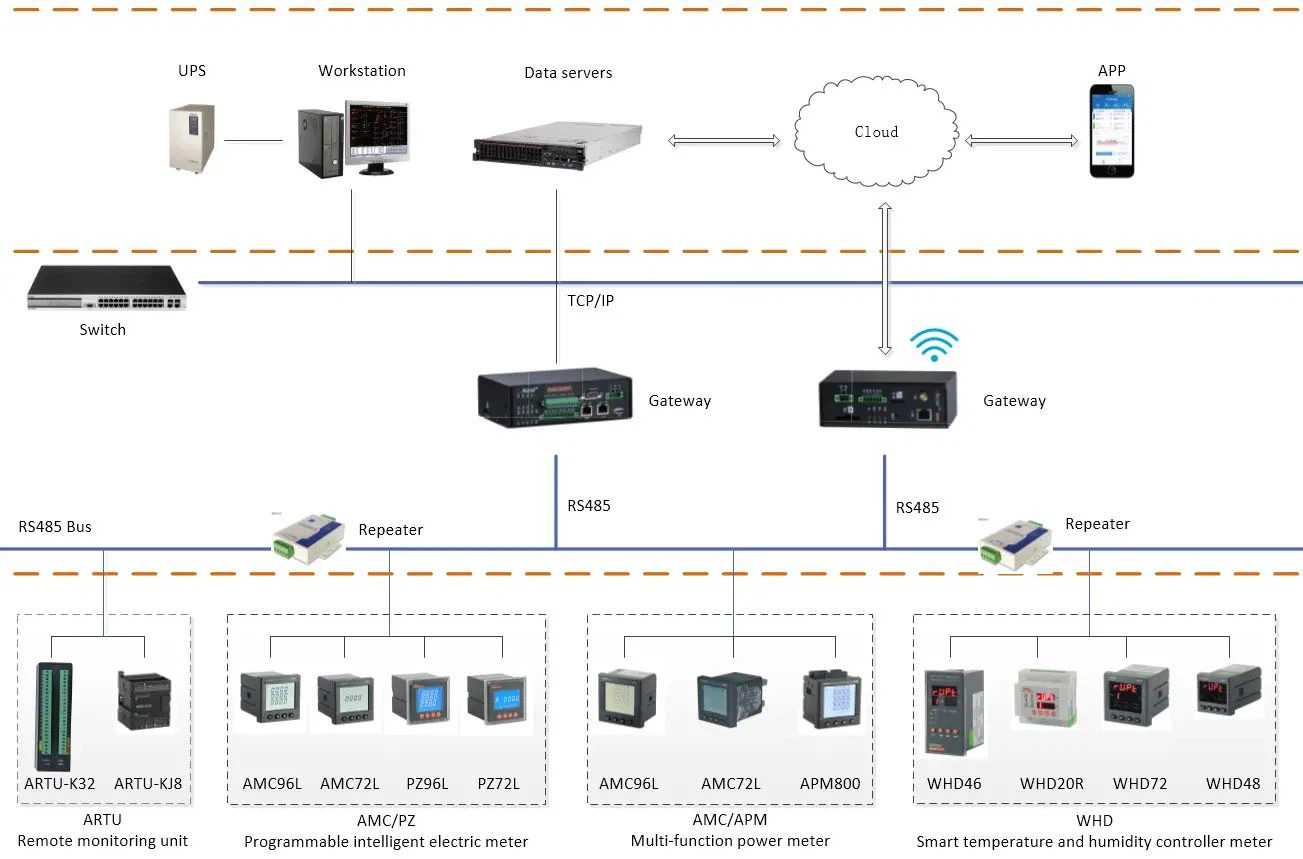

Dòng máy đo này có cổng RS-485, sử dụng giao thức Modbus-RTU. Có thể chọn đầu ra tương tự, đầu ra cảnh báo, đầu vào / đầu ra chuyển đổi. Dựa trên các yêu cầu khác nhau, bằng cách nhấn các phím, các thông số về tỷ lệ, báo động, liên lạc, v.v. có thể được sửa đổi.

Giá trị tham số

Thông số kỹ thuật		Giá trị
Đầu vào	Giá trị đánh giá	Điện áp: AC 100V, 220V hoặc 380V; Hiện tại: AC 1A hoặc 5A
	Quá tải	Điện áp: 1,2 lần giá trị định mức (liên tục); 2 lần giá trị định mức / 1 giây Dòng điện: 1,2 lần giá trị định mức (liên tục); 10 lần giá trị định mức / 1 giây
	tần số	45Hz ～ 65Hz
	Sự tiêu thụ năng lượng	& lt; 0,5VA
Lớp chính xác		0,5 lớp
Chức năng	Trưng bày	LED hoặc LCD
	Giao tiếp	RS485 (Modbus-RTU)
	Báo thức	Rơ le thụ động 1 kênh, công suất tiếp điểm 3A / 30VDC, 3A / 250VAC, Được sử dụng để báo động cao, thấp, mất cân bằng, v.v.
	Đầu ra analog	DC 4-20mA (tải<>
Chuyển mạch	Đầu vào	Tiếp điểm khô 4 kênh hoặc 2 kênh Đầu vào, nguồn điện tích hợp
Chuyển mạch	Đầu ra	Đầu ra chuyển mạch 2 kênh, KHÔNG tiếp điểm rơle, công suất: 3A / 30VDC, 3A / 250VAC
Cung cấp phụ trợ	Dải điện áp	AC / DC 85 ~ 265V
	Sự tiêu thụ năng lượng	& lt; 5VA
	Vật liệu chống điện	≥100MΩ
Môi trường	Nhiệt độ	Hoạt động: -10 ℃ ～ +55 ℃ Bảo quản: -25 ° C ~ +70 ° C
	Độ ẩm	≤95% RH, không ngưng tụ, không có khí ăn mòn
	Độ cao	≤2500m
