Sự miêu tả

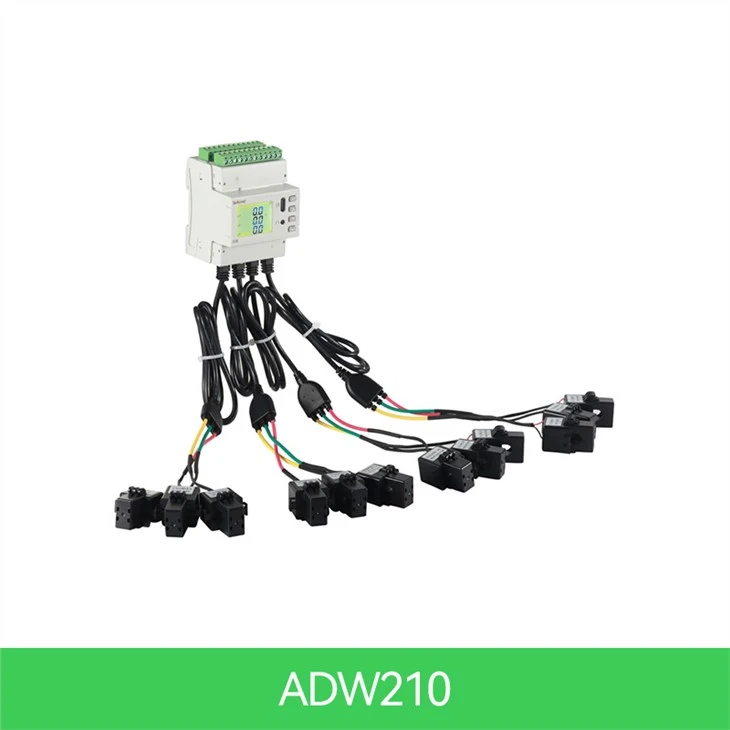

ADW210

Đồng hồ đo công suất đa vòng loại đường ray Acrel ADW2XX chủ yếu được sử dụng để đo các thông số điện đầy đủ của nhiều mạch ba pha, Có thể kết nối đồng thời tối đa bốn đầu vào dòng điện vòng ba pha. Có thể đo điện áp và dòng điện, công suất, hệ số công suất, góc pha, mất cân bằng, sóng hài và các thông số khác.

Sự chính xác

Công suất hoạt động: loại 1
Công suất phản kháng: loại 2

Tính thường xuyên

Phạm vi: 50 - 60Hz

Đầu ra xung

Đầu ra xung chủ động và đầu ra xung phản ứng

Sự tiêu thụ

<0.5VA(Single phase)

Kích thước (D*R*C)

Kích thước tấm (D×R):72*97.7*36 mm

Không dây

Truyền trên tần số 470MHz và khoảng cách tối đa trong không gian mở là 1km; 2G; NB

Dòng điện khởi đầu

4‰lb

xxxx

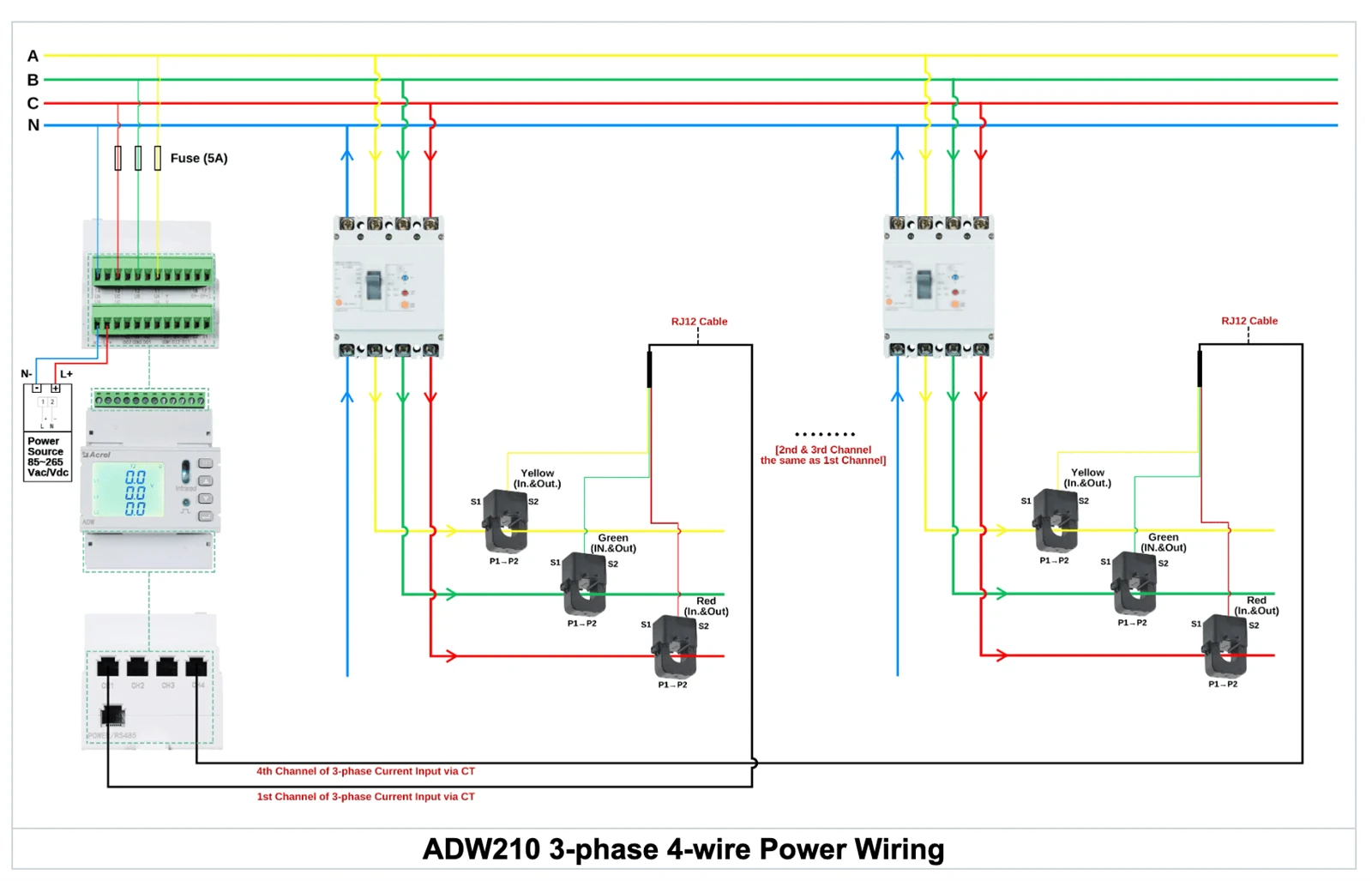

Đặc điểm kỹ thuật		3 pha 3 dây, 3 pha 4 dây
Điện áp	Điện áp định mức	3*220/380V
	Sự tiêu thụ	<0.5VA
Hiện hành	Dòng điện đầu vào	5A,100A
	Sự tiêu thụ	<0.5VA
Sự chính xác	Hiện hành	Lớp 0.5
	Công suất hoạt động	Lớp 1
	Công suất phản kháng	Lớp 2
Giao tiếp		RS485 (Modbus-RTU)
Độ ẩm tương đối		Nhỏ hơn hoặc bằng 95% (Không ngưng tụ)
phác thảo	DàiRộngCao(mm)	7297.936
Nhiệt độ	Hoạt động	-25~55 độ
Nhiệt độ	Lưu trữ	-40~80 độ
Độ ẩm		Nhỏ hơn hoặc bằng 95% (Không ngưng tụ)
Độ cao		<2000m

Chức năng

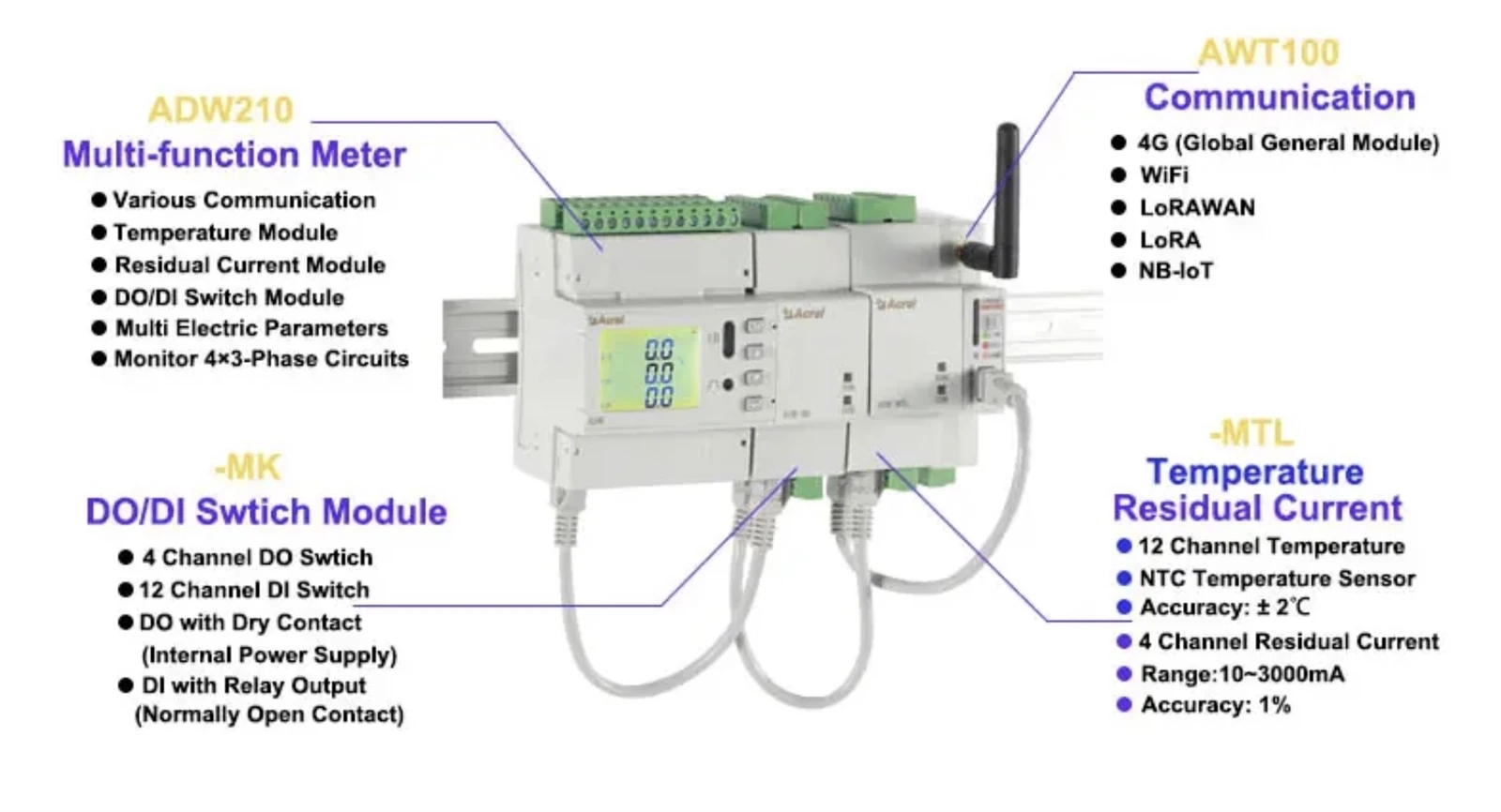

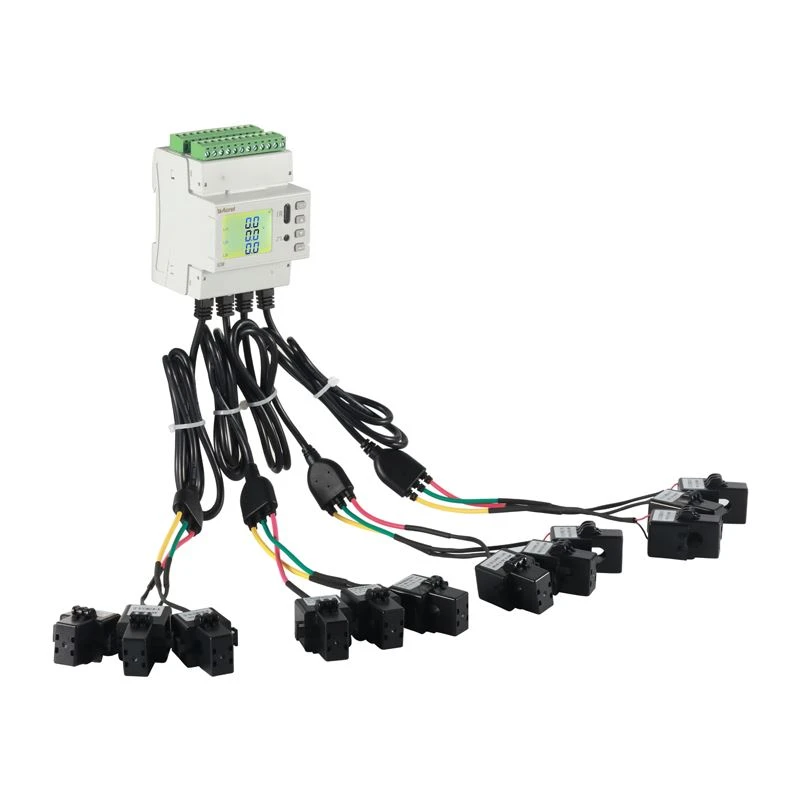

Máy đo công suất AC ba pha nhiều vòng loại đường ray dòng ADW210 chủ yếu được sử dụng để đo thông số điện đầy đủ của nhiều vòng ba pha. Chúng có thể kết nối đồng thời với đầu vào dòng điện của tối đa bốn vòng ba pha.

ADW210

●N (1, 2, 3, 4) mạch ba pha đo thông số điện đầy đủ, máy biến dòng bên ngoài;

●Theo dõi điện áp/dòng điện ba pha, dòng điện thứ tự không và tần số;

●Giám sát công suất ba pha, tổng công suất (hoạt động, phản kháng và biểu kiến);

●Giám sát hệ số công suất ba pha và hệ số công suất tổng;

●Theo dõi góc pha điện áp/dòng điện, mức độ mất cân bằng điện áp/dòng điện;

●Theo dõi tổng sóng hài của điện áp và dòng điện cũng như sóng hài phụ 2-31;

● Hồ sơ cực kỳ chi tiết về điện áp, dòng điện và công suất của tháng hiện tại và tháng trước;

●Dòng điện cực đại, nhu cầu công suất cực đại và dòng điện thời gian thực, nhu cầu công suất thời gian thực;

●200 bản ghi sự kiện, ghi lại hành động DIDO;

●Hỗ trợ quá áp, quá dòng, mất pha, liên kết DI và các đầu ra cảnh báo khác;

●4-múi giờ 14-cài đặt tỷ lệ thời gian;

●Điện năng bốn phần tư, thống kê điện năng đa tỷ lệ 12-tháng;

●31 ngày đông lạnh năng lượng điện bốn phần tư và nhiều tỷ lệ, đo năng lượng điện thuận và nghịch;

●Đầu vào chuyển mạch hai chiều, đầu ra chuyển mạch hai chiều, giao tiếp RS485, đầu ra xung chủ động (có thể chuyển đổi vòng lặp tương ứng).

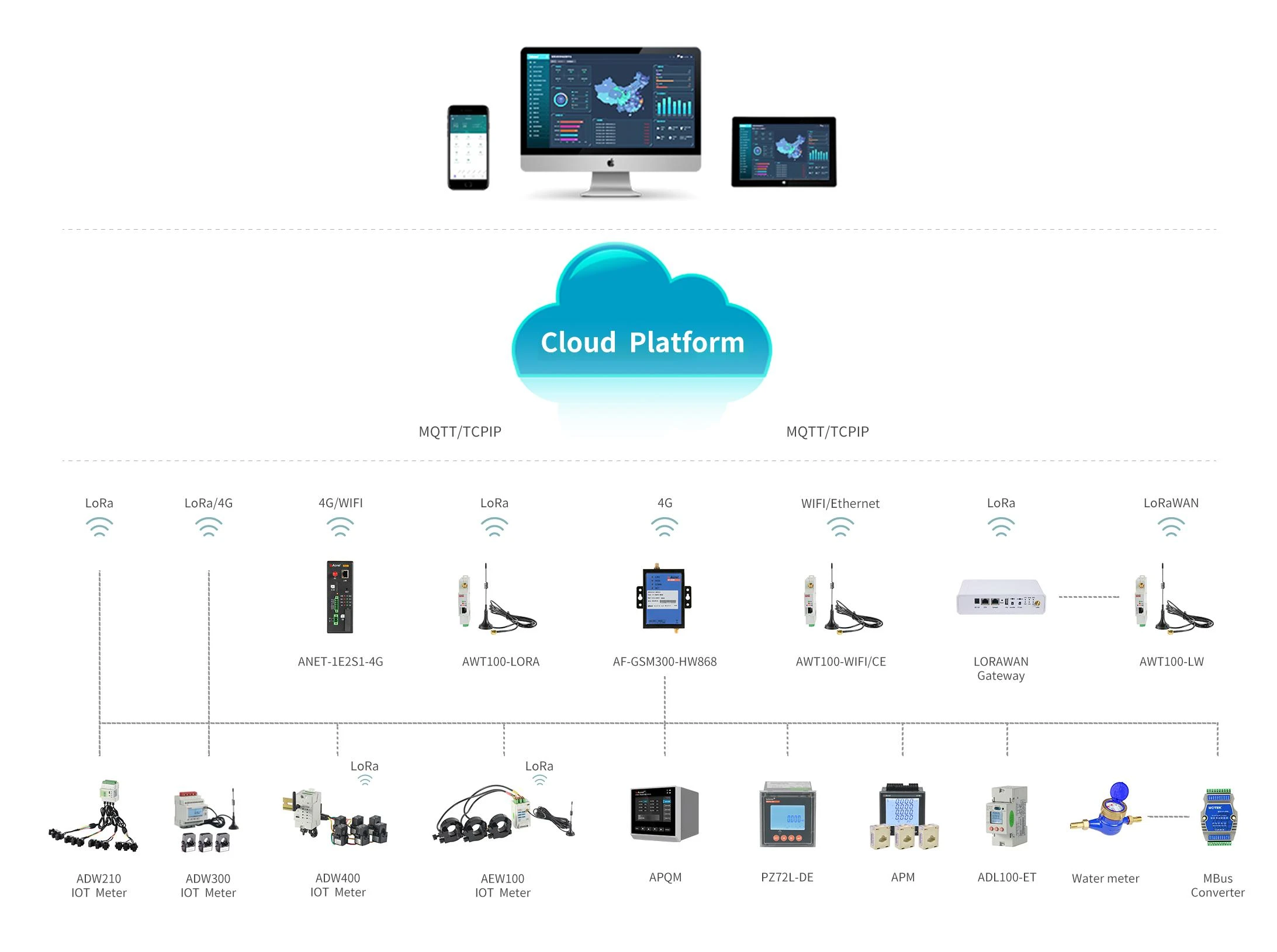

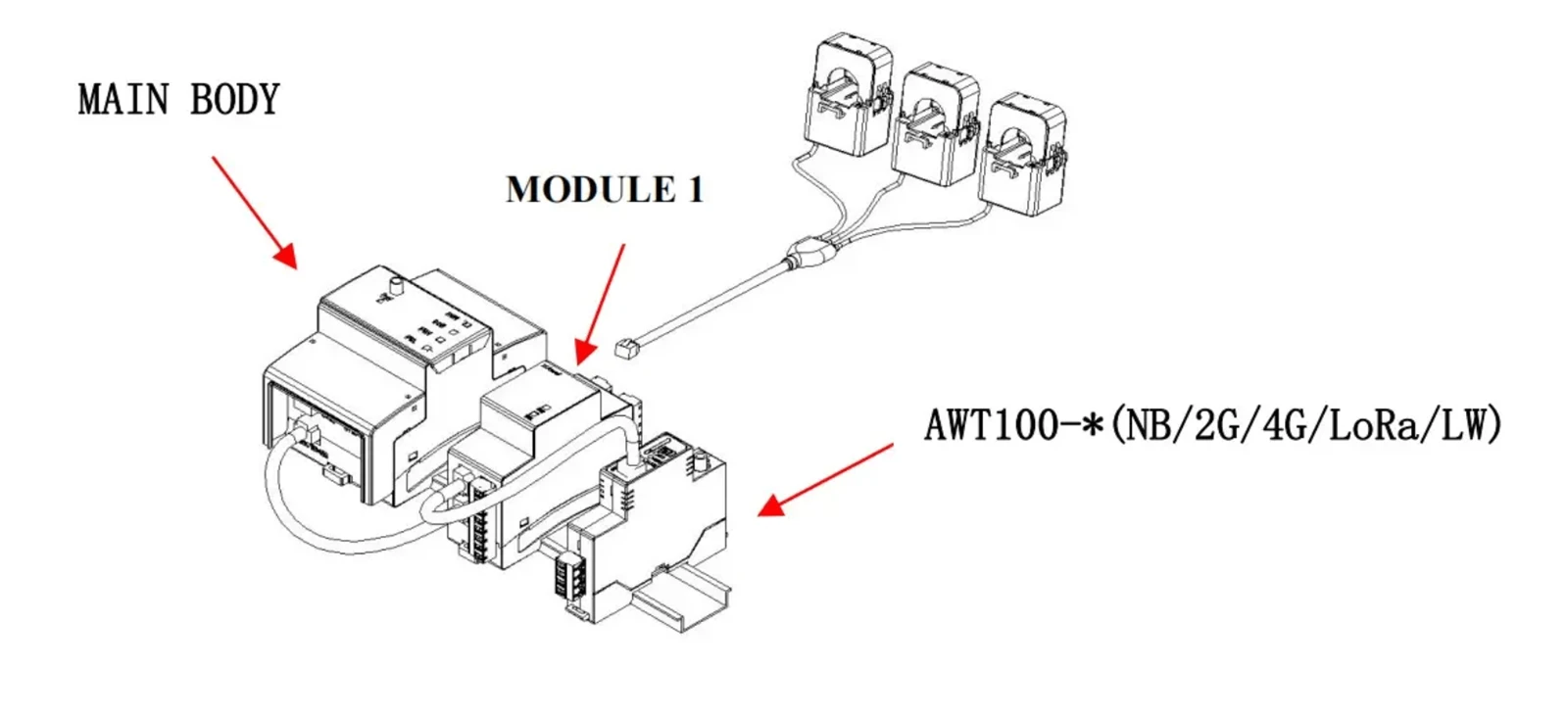

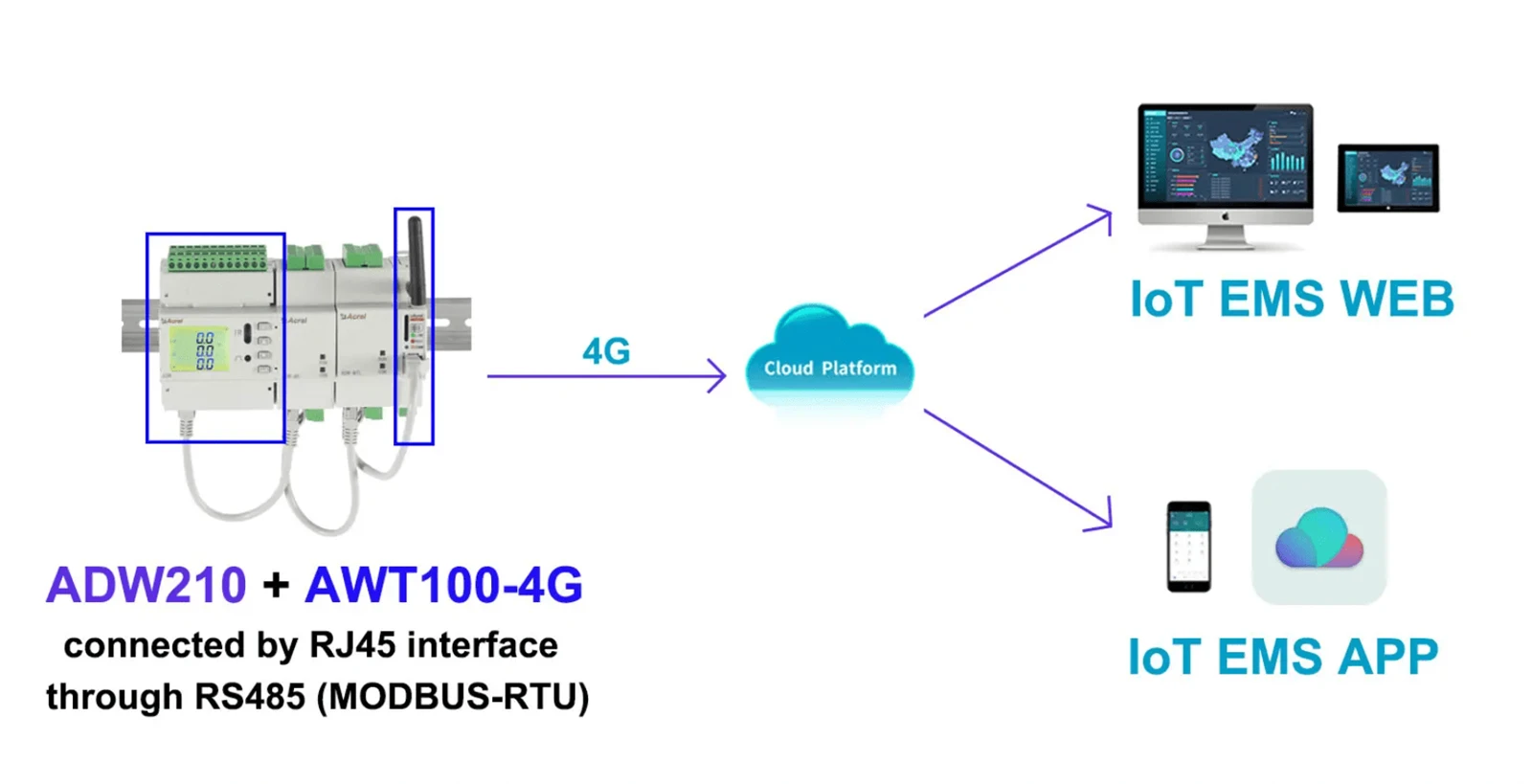

Mô-đun truyền thông mở rộng --- AWT100:

●AWT100

● 4G (Mô-đun chung toàn cầu)

● Không dây

● Mạng LoRaWAN

● LoRa

● NB-IoT

Mô-đun mở rộng	Sự miêu tả
Mô-đun truyền thông AWT100	4G (Mô-đun chung toàn cầu)
	4G (mô-đun Nam Mỹ)
	LoRaWAN ({% 7b0% 7d% 7d MHz% 2c 923MHz)
	LoRa (460% 7e510 MHz)
	NB-IoT

Mở rộngMô-đun đo nhiệt độ cáp và dòng điện còn lại --- MTL

●MTL

● Đo nhiệt độ:-20 độ ~+100 độ

● Đo dòng điện dư: 10~3000 mA

● Độ chính xác: Nhiệt độ: ± 2 độ; Dòng điện dư: 1% (Lớp 1)

product-482-408

Mô-đun mở rộng	Sự miêu tả
-Nhiệt độ MTC & Dòng điện dư Mô-đun đo lường	Đo nhiệt độ	-20 độ ~+100 độ
	Đo dòng điện dư	10~3000mA
	Sự chính xác	Nhiệt độ: ± 2 độ; Dòng điện dư: 1% (Lớp 1)
	Nguồn điện	DC 12V; công suất tiêu thụ: Nhỏ hơn hoặc bằng 1W; giao diện RJ45
	Giao tiếp	Giao diện RJ45; MODBUS-RTU (giao tiếp với thân máy chính)

Mở rộngMô-đun chức năng bổ sung công tắc DO/DI --- MK

●MK

● 12 kênh DI (Đầu vào kỹ thuật số)

● 4 kênh DO (Đầu ra kỹ thuật số)

product-482-408

Mô-đun mở rộng	Sự miêu tả
-Mô-đun chuyển mạch MK	12 × DI (đầu vào)	Đầu vào tiếp điểm khô với nguồn điện tích hợp
	4 × DO (đầu ra)	Rơ le tiếp điểm thường mở đầu ra; định mức AC 250V/3A, DC 30V/3A
	Nguồn điện	DC 12V; công suất tiêu thụ: Nhỏ hơn hoặc bằng 1W; giao diện RJ45
	Giao tiếp	Giao diện RJ45; MODBUS-RTU (giao tiếp với thân máy chính)
