Sự miêu tả

Máy đo không dây ADW350 chủ yếu được sử dụng để đo năng lượng hoạt động ba pha trên mạng điện áp thấp. Sản phẩm tự hào có những ưu điểm bao gồm kích thước nhỏ gọn, độ chính xác cao, tính năng phong phú. Theo các yêu cầu khác nhau, có nhiều chức năng truyền thông như truyền thông RS485, NB, 4G, thêm chế độ lấy mẫu hiện tại mới bằng máy biến áp bên ngoài.

Nó có thể được cài đặt linh hoạt trong hộp phân phối để đạt được đo lường năng lượng điện phụ, giám sát vận hành và bảo trì hoặc yêu cầu giám sát năng lượng cho các khu vực khác nhau và tải trọng khác nhau.

Thông số

Đầu vào điện áp	Điện áp định mức	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Tham khảo tần số	AC: 50Hz
	Tiêu thụ	<0.5va (each="">
Đầu vào hiện tại	Dòng đầu vào	AC: 3×20(100)A DC: 50A, 100A
Đầu vào hiện tại	Tiêu thụ	<1va (each="">
Công suất phụ trợ	Cung cấp điện	AC: 85 ~ 265V DC: 48V±20%
Công suất phụ trợ	Tiêu thụ điện năng	<>
Hiệu suất đo lường	Thông số điện	Lớp 0.5
Hiệu suất đo lường	Năng lượng hoạt động Chính xác	Lớp 1
	Phạm vi nhiệt độ	-40°C~100°C
	Nhiệt độ Chính xác	±2°C
LÀM	Xếp hạng Liên hệ	5A, AC250V / DC30V
Mạch	Chiều rộng của xung	80±20ms
Mạch	Hằng số xung	AC:400imp / kWh DC: 1600imp / kWh

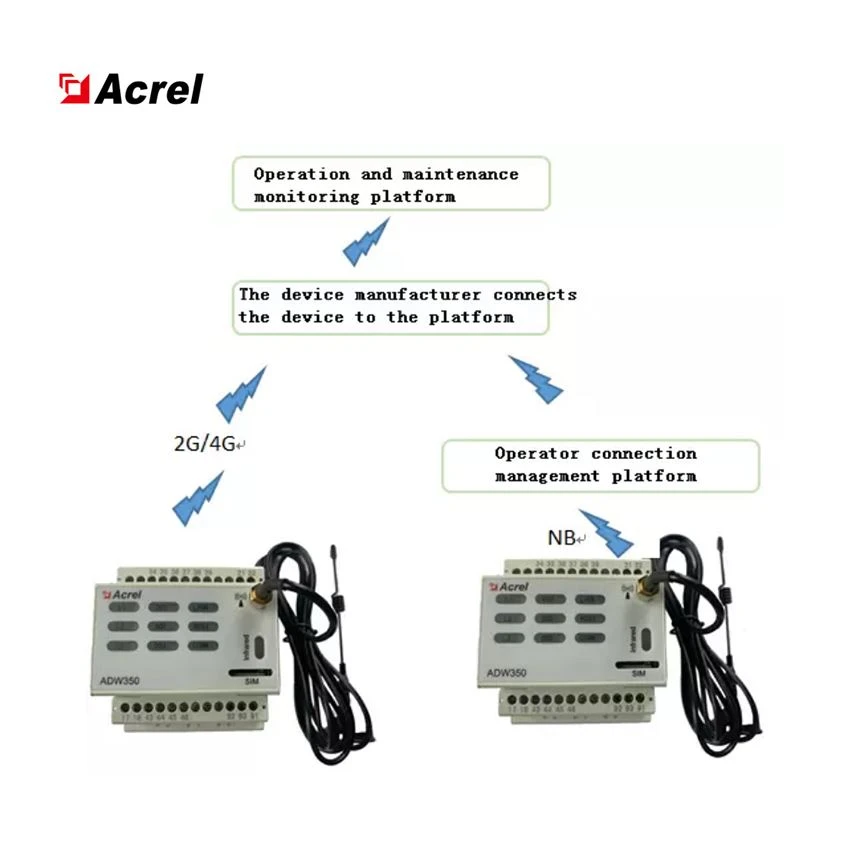

Truyền thông	Không dây	2G;NB;4G
	Hồng ngoại truyền thông	Tỷ lệ cướp liên tục là 1200
	Giao diện	RS485(A、B)
	Chế độ Kết nối	Dây dẫn cặp xoắn được che chắn
	Protocol	MODBUS-RTU

Chính xác

Lớp 0.5
Kích thước
U, I, P, Q, S, PF, F
Harmonic (Hàm hài hòa)

THDv, ngày 2-31
DI/DO
3DO

Kênh đo

Kênh DC 3 hoặc 1 kênh AC Ba giai đoạn

Kích thước (L *W * H)
72 * 71,5 * 92,6mm
Cài đặt
DIN 35 mm
Truyền thông
NB-IOT, Hồng ngoại, 2G, 4G
Đo nhiệt độ
Nhiệt độ hai chiều

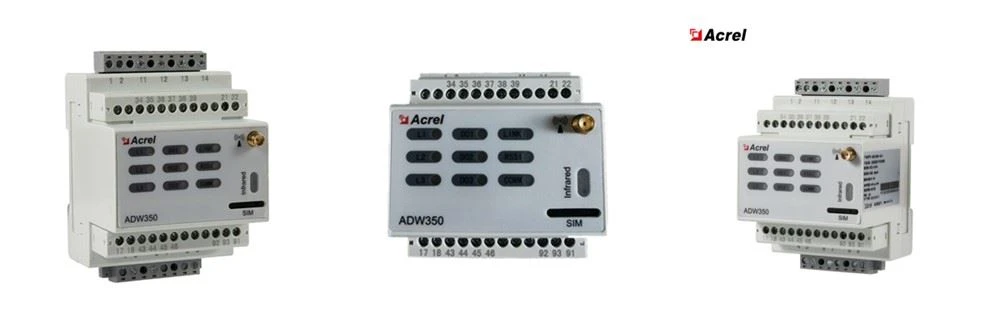

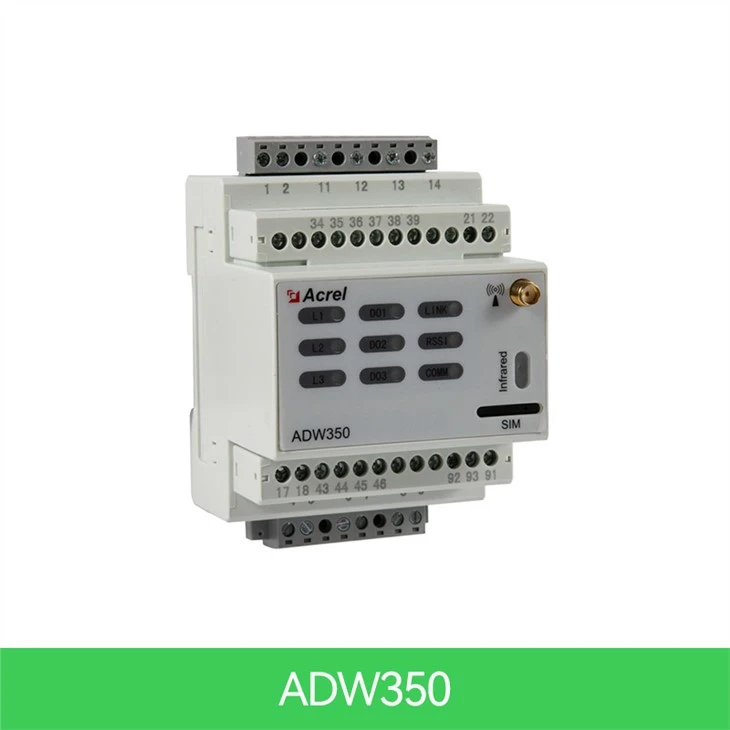

Bề ngoài

112999a_

Cách chọn máy biến áp DC của bạn

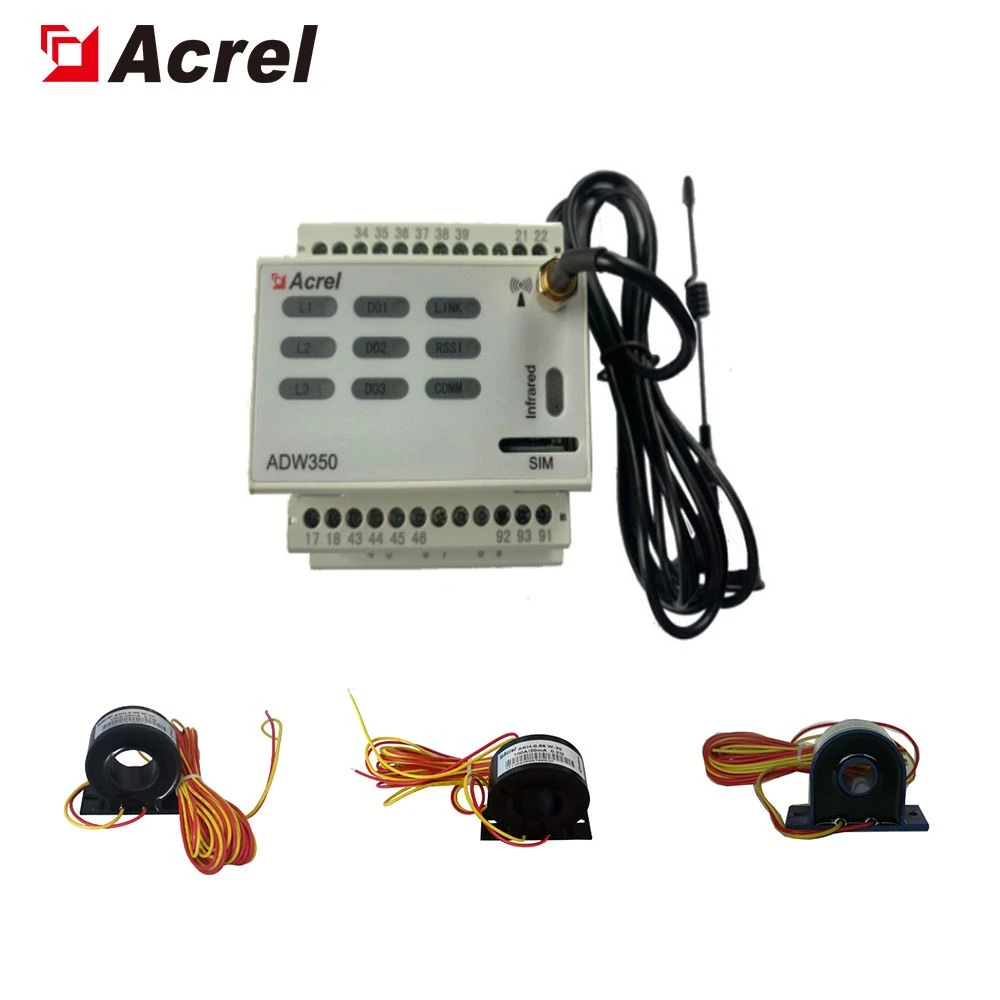

with ct ac

ADW350 Wireless DC Multi-Loop Din Rail Energy Meter chủ yếu được sử dụng để đồng hồ năng lượng hoạt động DC hoặc ba AC trên mạng điện áp thấp. Sản phẩm tự hào có những ưu điểm bao gồm kích thước nhỏ gọn, độ chính xác cao, tính năng phong phú.

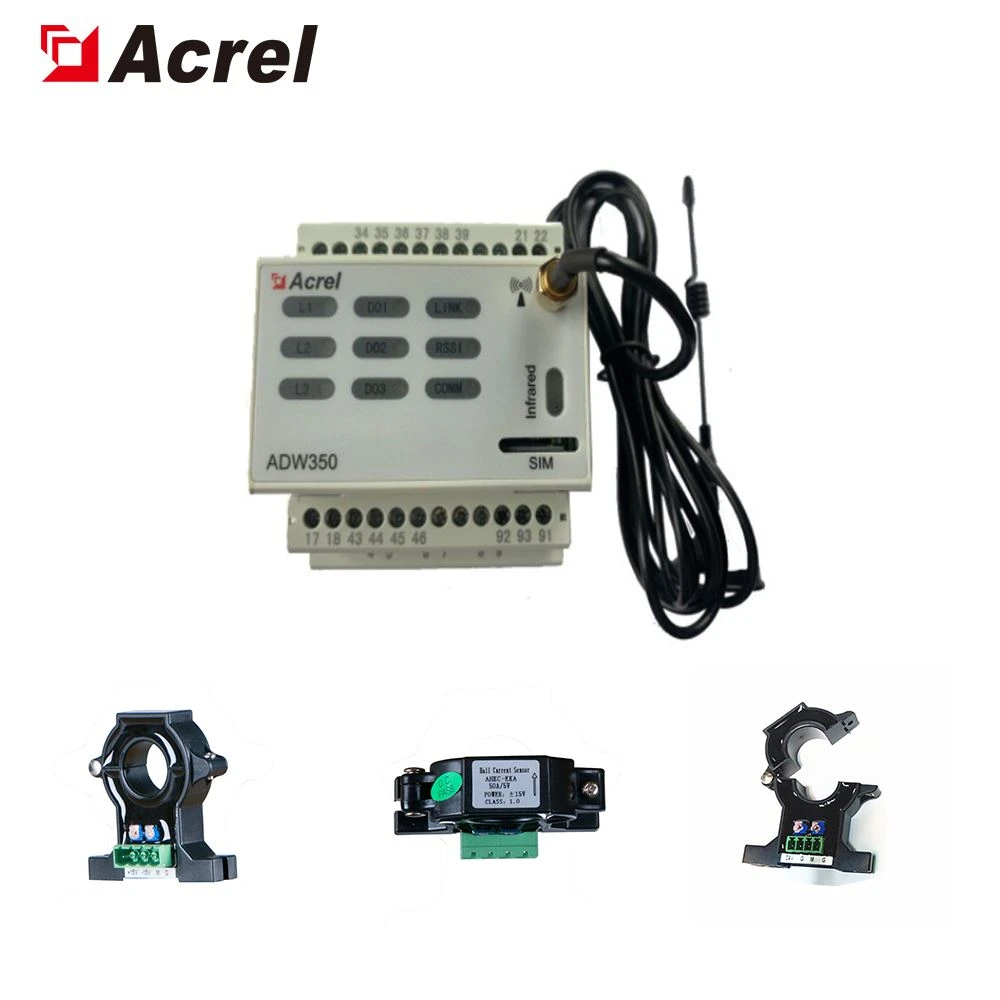

with hall dc

Theo các yêu cầu khác nhau, có nhiều chức năng truyền thông như truyền thông RS485, NB, 4G, thêm chế độ lấy mẫu hiện tại mới bằng máy biến áp bên ngoài.
