Thông tin

đặc trưng

1) Truyền thông:RS485/Modbus-Rtu

2) Đa mạch:A cộng B độc lập 2 mạch đầu ra DC24V

3) Xếp hạng U và I:U:DC48V/240V/336V I:5V

Chức năng

·A cộng với B độc lập hai đường DC điện áp, dòng điện, công suất, năng lượng điện, 1 kênh giám sát nhiệt độ và độ ẩm

·8 đầu vào trạng thái chuyển đổi

·4 đầu ra trạng thái chuyển mạch

·3 giao tiếp RS485

Cài đặt

DIN 35mm

Kích thước (L * W * H):

180*90*45

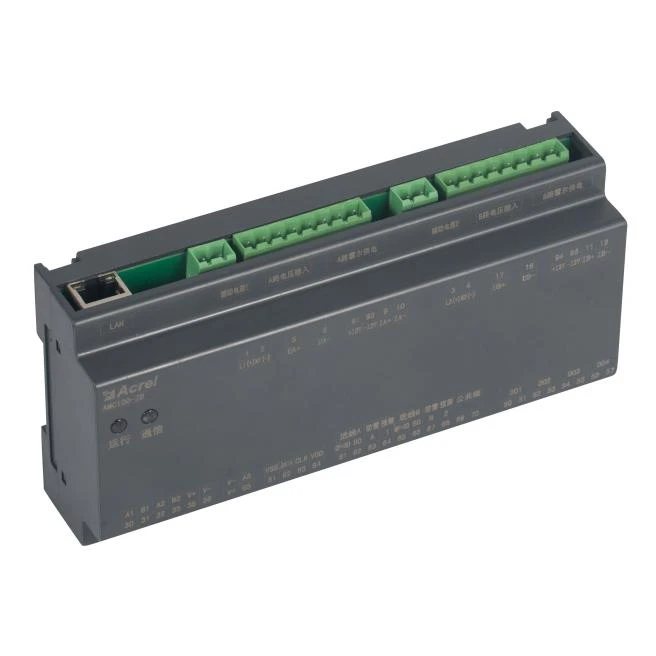

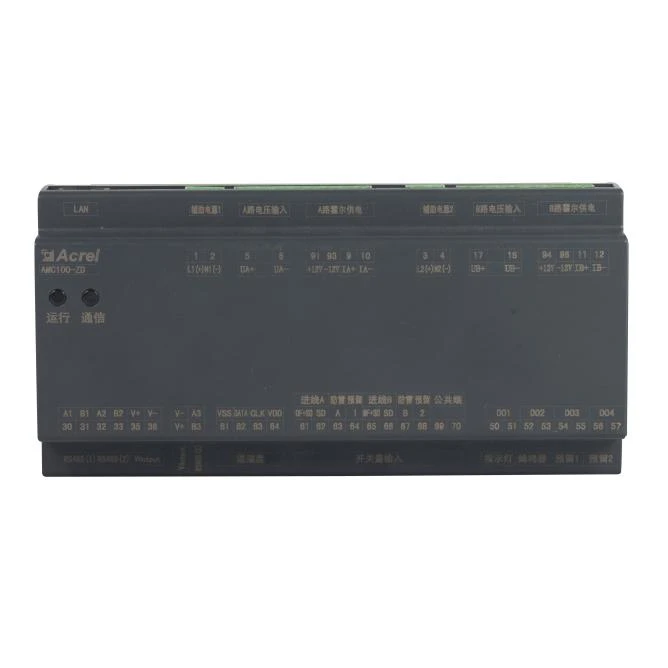

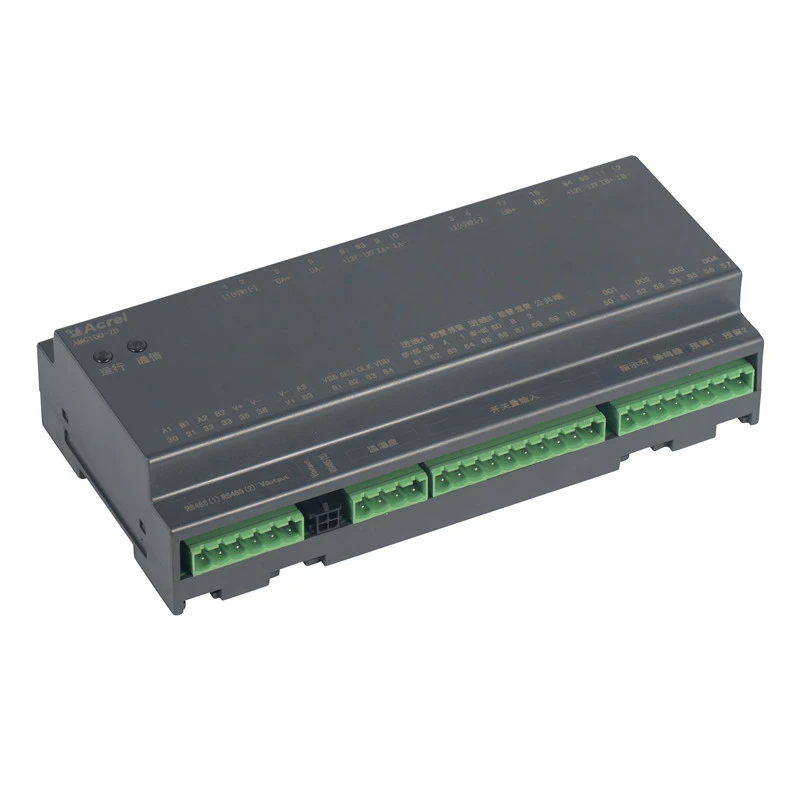

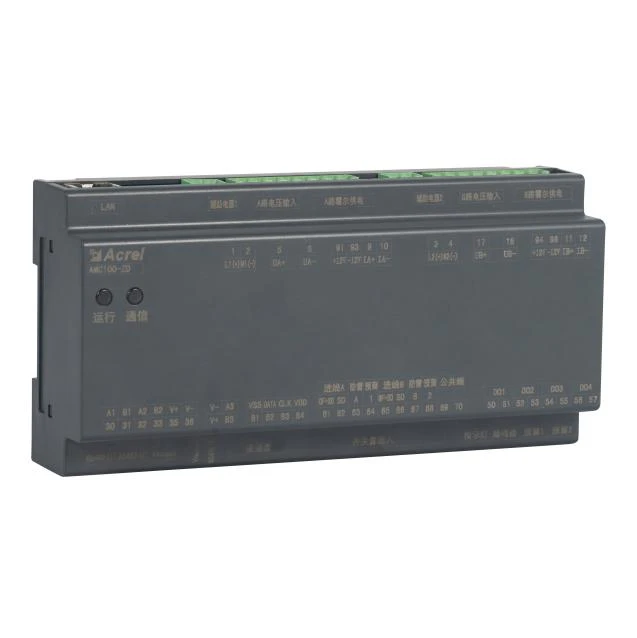

Ngoại hình

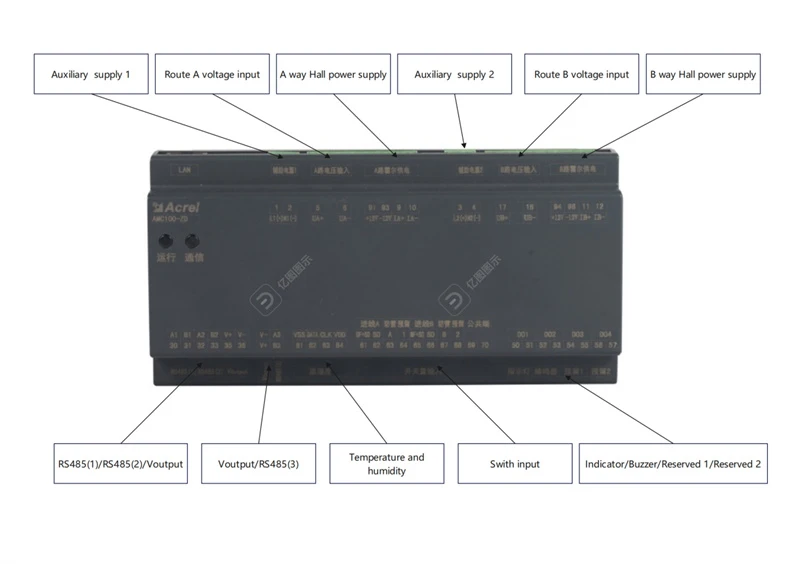

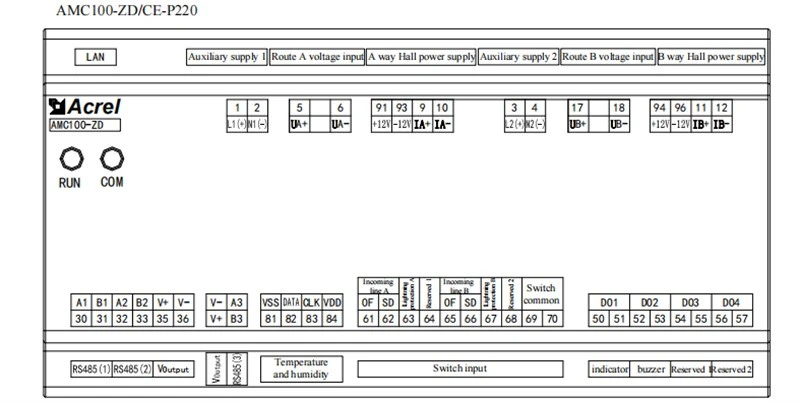

Đấu dây

Tham số

Hệ thống phân phối		DC
Điện áp xe buýt	Điện áp định mức	48VDC,240VDC,336VDC
	Phạm vi đo	±20 phần trăm
	Quá tải	Điện áp tức thời 2 lần mỗi giây
Mạch đến hiện tại	Đã xếp hạng	5V（Cảm biến Hall, ±12V được cấp nguồn bởi AMC100-ZD）
	Quá tải	Thời lượng là 1,2 lần, tức thời 10 lần/giây
Môi trường	Độ cao	Nhỏ hơn hoặc bằng 2500m
	Nhiệt độ	Hoạt động:-15 độ -55 độ Bảo quản:-25 độ -70 độ
	Độ ẩm	Độ ẩm tương đối Nhỏ hơn hoặc bằng 93 phần trăm
Cài đặt		Phương pháp lắp đặt đường ray DIN35mm hoặc tấm đáy
Nguồn điện phụ trợ		AMC100-ZD:Công suất tín hiệu（ Nhỏ hơn hoặc bằng 15W） AMC100-ZD-P24:DC 12-24V nguồn điện độc lập AMC100-ZD-P220: 1, Khi điện áp không đổi là DC240V, DC336V, được cung cấp bởi AC220V, Nguồn cung cấp độc lập DC240V,DC336V 2, Khi điện áp không đổi là DC48V, được cung cấp bởi nguồn cung cấp độc lập DC48V
Vật liệu chống điện		Điện trở cách điện giữa tất cả các cực và bộ phận dẫn điện trên vỏ phải tối thiểu là 100MΩ
Chuyển đổi đầu ra		4 kênh 3A 250VAC/3A 30VDC
Chuyển đổi đầu vào		8 nút khô
Giao tiếp		1 kênh cách lyRS485/Modbus-RTU tới hệ thống nền 1RS485/Modbus-RTU tới màn hình cảm ứng Kết nối 1RS485/Modbus-RTU với mô-đun hạ lưu 1-Chức năng giao tiếp Ethernet kênh là tùy chọn
Cài đặt		Lắp đặt đường ray DIN35mm hoặc tấm đáy

Trích dẫn

Hình dạng	Kiểu	Chức năng	FOB Thượng Hải (ĐÔ LA MỸ)
	AMC100-ZA	Giám sát các thông số công suất đầy đủ của mạch đến AC ba pha kép A cộng B, 8 đầu vào trạng thái chuyển mạch, 4 đầu ra trạng thái chuyển mạch, 2 giám sát rò rỉ, 1 phát hiện nhiệt độ và độ ẩm, 3 giao tiếp RS485	148
	AMC-FA30	Giám sát các thông số công suất đầy đủ của tổng số 30 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	133
	AMC-FA48	Giám sát các thông số công suất đầy đủ của tổng số 48 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	177
	AMC-FAK30	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 30 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	177
	AMC-FAK48	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 48 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	237
	AMC100-ZD	Giám sát điện áp, dòng điện, công suất và năng lượng điện của 2 đường vào A và B độc lập, 8 đầu vào chuyển mạch, 4 đầu ra chuyển mạch, 1 phát hiện nhiệt độ và độ ẩm và 3 giao tiếp RS485	148
	AMC100-FD30	Giám sát các thông số công suất đầy đủ của các đường đi DC kép A cộng với B trong tổng số 30 nhánh A và 1 giao tiếp RS485	133
	AMC-FD48	Giám sát các thông số công suất đầy đủ của các đường đi DC kép A cộng với B trong tổng số 48 nhánh A và 1 giao tiếp RS485	177
	AMC100-FDK30	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 30 nhánh và 1 giao tiếp RS485	177
	AMC100-FDK48	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 48 nhánh và 1 giao tiếp RS485	237
