Thông tin

đặc trưng

1) Truyền thông:RS485/Modbus-Rtu

2) Đa mạch:A cộng B độc lập 2 mạch đầu ra DC24V

3) Xếp hạng U và I:U:AC 220V/380V I:5A

Chức năng

·A cộng với B độc lập 2 mạch điện áp, dòng điện, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, năng lượng tác dụng, năng lượng phản kháng, điện áp không nối đất, dòng rò, dòng điện thứ tự 0, tổng cộng nội dung hài hòa (THD), hài âm 2-63, nhiệt độ và độ ẩm xung quanh.

· 8 đầu vào trạng thái chuyển đổi,

·4 đầu ra trạng thái chuyển mạch, 2 giám sát rò rỉ

·3 giao tiếp RS485

Cài đặt

DIN 35mm

Kích thước (L * W * H):

180*90*45

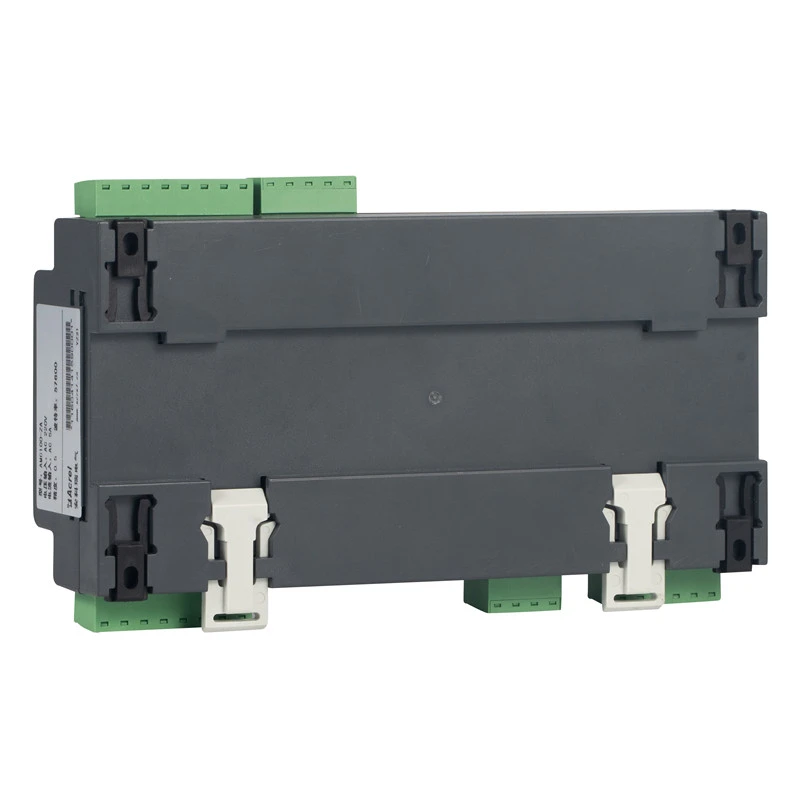

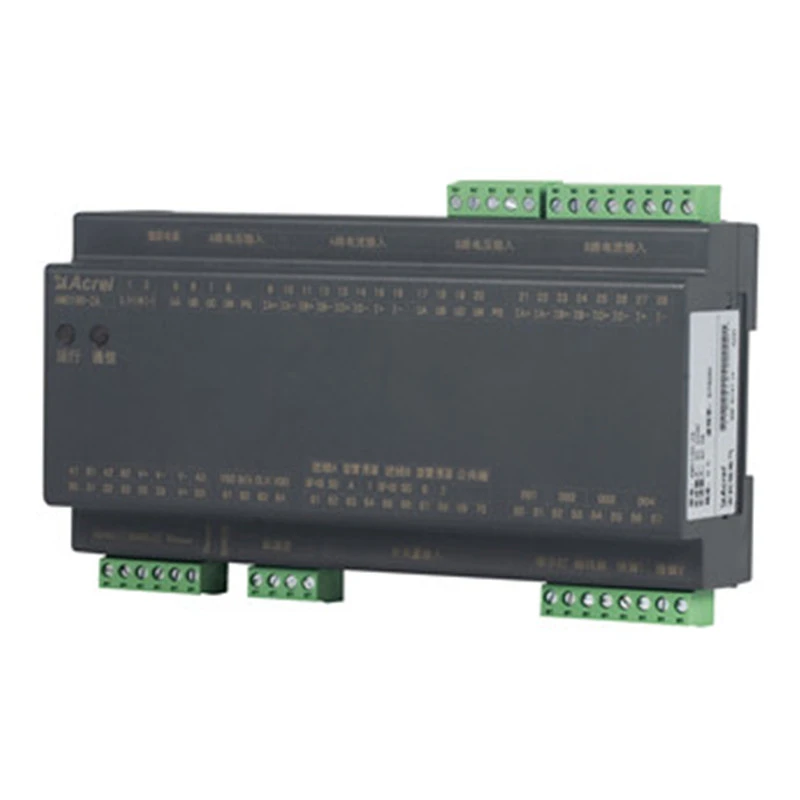

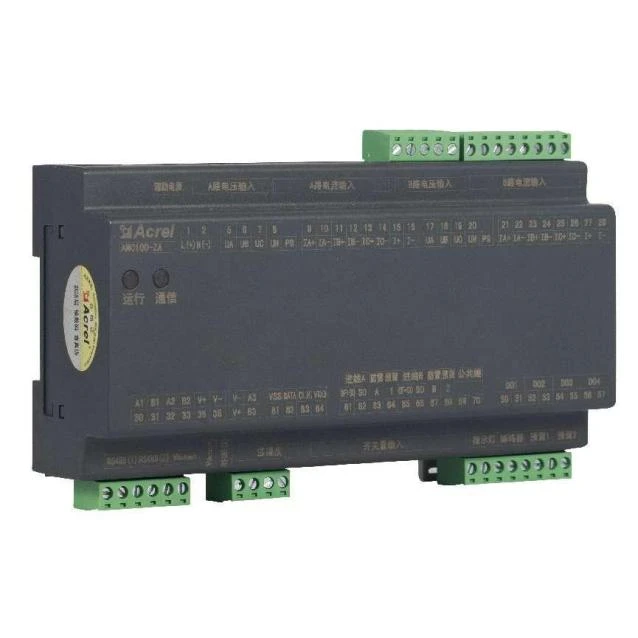

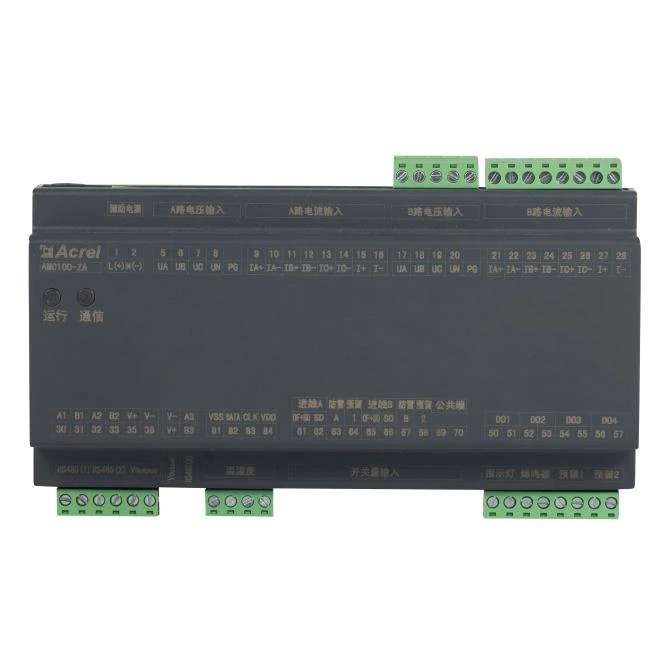

Ngoại hình

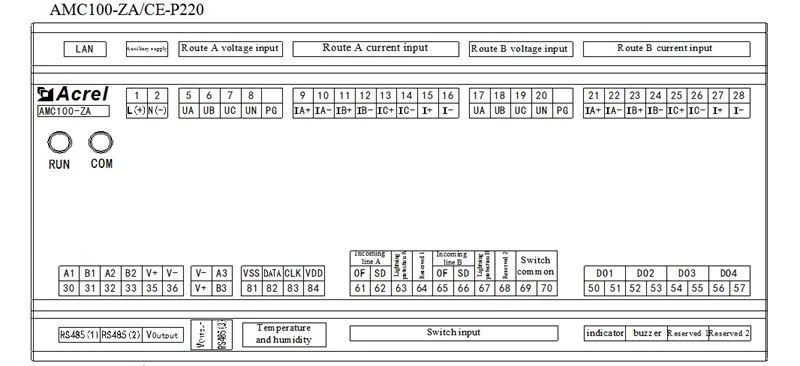

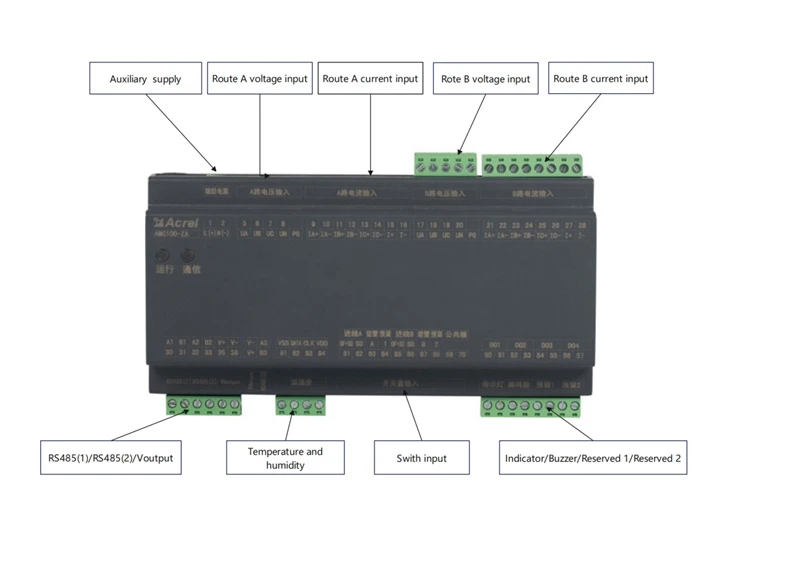

Đấu dây

Tham số

Hệ thống phân phối		AC
Điện áp xe buýt	Điện áp định mức	220V
	Phạm vi đo	±20 phần trăm
	Quá tải	Điện áp tức thời 2 lần/giây
Mạch đến hiện tại	Đã xếp hạng	Thứ cấp 5A
	Phạm vi	0-6A
	Quá tải	Liên tục 1,2 lần, tức thời 10 lần/giây
Sự chính xác	Dòng đến	Cấp điện áp/dòng điện {{0}}.2, công suất tác dụng/mức năng lượng 0,5, công suất phản kháng/năng lượng cấp 1
	Nhiệt độ	±1 độ
	Độ ẩm	±5 phần trăm
Tính thường xuyên		AC45-65Hz
Nguồn điện phụ trợ		AMC100-ZA: tín hiệu lấy nguồn ( Nhỏ hơn hoặc bằng 15W) AMC100-ZA-P220: Nguồn điện độc lập 220V AMC100-ZA-P24: DC 12-24 V cung cấp điện độc lập
Vật liệu chống điện		Điện trở cách điện giữa tất cả các cực và bộ phận dẫn điện của vỏ không nhỏ hơn 100MΩ
Chuyển đổi đầu ra		4 kênh 3A 250VAC/3A 30VDC
Chuyển đổi đầu vào		8 nút khô
Giao tiếp		1 RS485/Modbus-RTU riêng biệt với hệ thống nền 1 RS485/Modbus-RTU tới màn hình cảm ứng 1 mô-đun xuôi dòng kết nối RS485/Modbus-RTU chức năng giao tiếp Ethernet kênh 1- tùy chọn
Cài đặt		Lắp đặt đường ray DIN35mm hoặc tấm đáy

Trích dẫn

Hình dạng	Kiểu	Chức năng	FOB Thượng Hải (ĐÔ LA MỸ)
	AMC100-ZA	Giám sát các thông số công suất đầy đủ của mạch đến AC ba pha kép A cộng B, 8 đầu vào trạng thái chuyển mạch, 4 đầu ra trạng thái chuyển mạch, 2 giám sát rò rỉ, 1 phát hiện nhiệt độ và độ ẩm, 3 giao tiếp RS485	148
	AMC-FA30	Giám sát các thông số công suất đầy đủ của tổng số 30 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	133
	AMC-FA48	Giám sát các thông số công suất đầy đủ của tổng số 48 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	177
	AMC-FAK30	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 30 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	177
	AMC-FAK48	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 48 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	237
	AMC100-ZD	Giám sát điện áp, dòng điện, công suất và năng lượng điện của 2 đường vào A và B độc lập, 8 đầu vào chuyển mạch, 4 đầu ra chuyển mạch, 1 phát hiện nhiệt độ và độ ẩm và 3 giao tiếp RS485	148
	AMC100-FD30	Giám sát các thông số công suất đầy đủ của các đường đi DC kép A cộng với B trong tổng số 30 nhánh A và 1 giao tiếp RS485	133
	AMC-FD48	Giám sát các thông số công suất đầy đủ của các đường đi DC kép A cộng với B trong tổng số 48 nhánh A và 1 giao tiếp RS485	177
	AMC100-FDK30	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 30 nhánh và 1 giao tiếp RS485	177
	AMC100-FDK48	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 48 nhánh và 1 giao tiếp RS485	237
