Sự miêu tả

Sử dụng công nghệ lấy mẫu AC, đồng hồ đo năng lượng điện PZ Series có thể đo trực tiếp hoặc gián tiếp nhiều thông số điện lưới ba pha như dòng điện, điện áp, công suất, năng lượng điện, v.v. Nó có thể được sử dụng để hiển thị cục bộ và kết nối với thiết bị điều khiển để tạo thành một hệ thống đo lường và điều khiển.

Được trang bị cổng giao tiếp RS-485, áp dụng giao thức Modbus-RTU tương thích, công tơ có thể chuyển đổi tín hiệu thông số điện thành đầu ra tương tự tiêu chuẩn, với đầu vào chuyển đổi bốn kênh (hai kênh) / đầu ra chuyển đổi hai kênh. Dựa trên các yêu cầu khác nhau, các thông số điện cho tỷ lệ chuyển đổi, báo động, liên lạc, v.v., có thể được thiết lập và điều khiển bằng các phím trên tấm mặt.

Đồng hồ đo dòng PZ có tỷ lệ hiệu suất giá cao và có thể thay thế các đầu dò điện và đồng hồ đo truyền thống. Là một thành phần mua lại đầu cuối kỹ thuật số, thông minh tiên tiến, các đồng hồ đo điện này đã được sử dụng rộng rãi trong các hệ thống điều khiển, hệ thống SCADA và hệ thống quản lý nguồn năng lượng khác nhau.

Đặc trưng

1. Bộ đếm của Đồng hồ đo năng lượng ba pha có tác dụng làm kín và chống nhiễu tốt để có thể đảm bảo phép đo chính xác.

2. Độ chính xác cao hơn đối với điện áp: Loại 0.2, năng lượng hoạt động: Loại 0.5. Điện áp có thể được kết nối với 660V.

3. Thiết kế 92*92/ 88*88 giúp việc lắp đặt thuận tiện hơn và tiết kiệm thời gian.

4. Màn hình LCD/LED rõ ràng cho phép bạn xem dữ liệu rõ ràng hơn và ngăn ngừa lỗi.

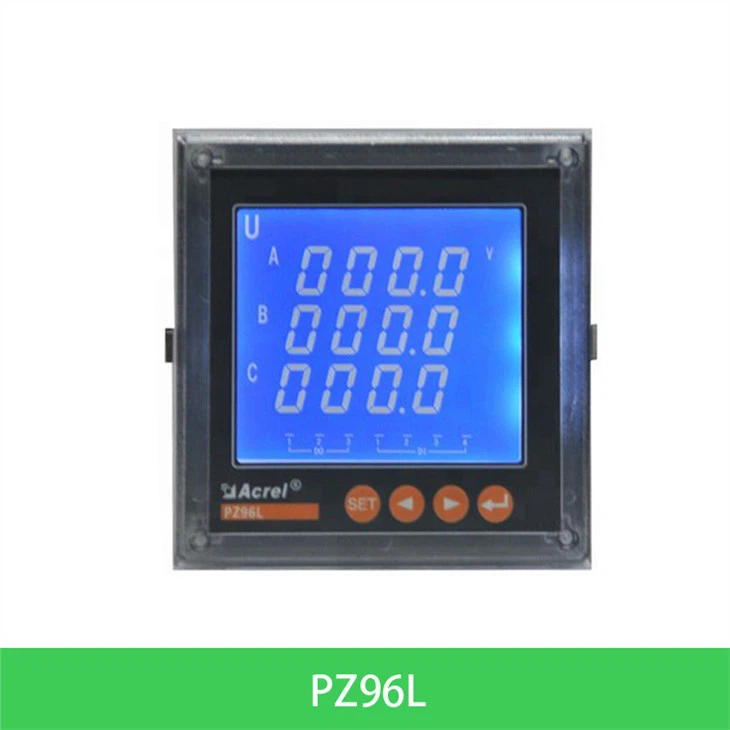

Vẻ bề ngoài

Tham số

Dự án			Pthông số
Sự chỉ rõ			3 pha 3 dây, 3 pha 4 dây
Đầu vào	Kết nối		45-65HZ
	Tính thường xuyên		3 pha 3 dây, 3 pha 4 dây
	Vôn	quá tải: xếp hạng 1,2 lần (liên tục); Xếp hạng 10 lần trong 1 giây
		điện năng tiêu thụ: < 0.2VA
	Hiện hành	quá tải: xếp hạng 1,2 lần (liên tục); Xếp hạng 10 lần trong 1 giây
		điện năng tiêu thụ: < 0.2VA
đầu ra	năng lượng điện		Chế độ đầu ra: 2-xung bộ ghép ảnh bộ thu mở kênh
			Hằng số xung: 10000, 40000, 160000 xung/kWh
	Giao tiếp		Giao thức RS485port, Modbus -RTU
	Trưng bày		Màn hình LED hoặc LCD, đặt công suất nhân, báo động, chỉ báo chuyển mạch theo ý muốn; Đối với 1 kênh analog, hiển thị cài đặt có thể lập trình liên quan
Chức năng	chuyển đổi đầu vào		Chế độ đầu vào tiếp điểm khô thụ động 2 kênh hoặc 4 kênh
	chuyển đổi đầu ra		1 đầu ra bộ ghép quang hoạt động
			Chế độ đầu ra: Rơle 2 kênh KHÔNG có đầu ra tiếp điểm
	Đầu ra analog		Chế độ đầu ra: Đầu ra 1, 2 hoặc 4 kênh, 0 - 20mA,4 - 20mA có thể lập trình
			khả năng chịu tải Nhỏ hơn hoặc bằng 500Ω
Lớp chính xác	Tần số {{0}}.05Hz, năng lượng điện phản kháng 1 lớp, các loại khác 0,5 lớp
Nguồn cấp	DC100~350V; AV85~265V; （Để dụng cụ đi dây sẽ chiếm ưu thế）		sự tiêu thụ năng lượng<5VA
Bảo vệ	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	phạm vi của		Modbus RTU:1~ 247;
Môi trường	Nhiệt độ	Công việc: -10 độ ~ cộng 55 độ lưu trữ: -25 độ ~ cộng 75 độ
	độ ẩm	Nhỏ hơn hoặc bằng 93 phần trăm RH Không ngưng tụ
	Độ cao	Nhỏ hơn hoặc bằng 2500m
