Sự miêu tả

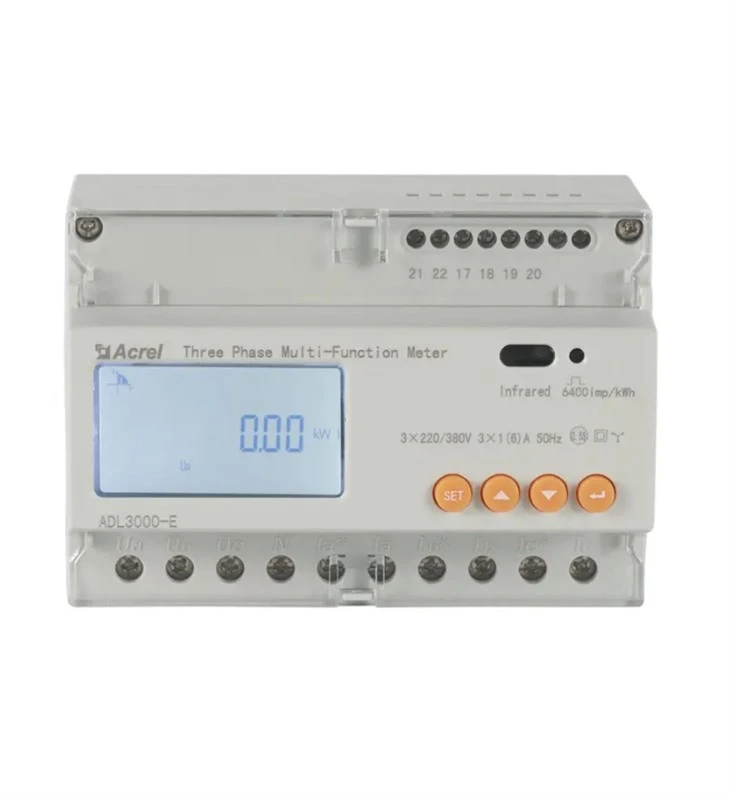

Đồng hồ đo năng lượng mặt trời ba pha AC DTSD1352

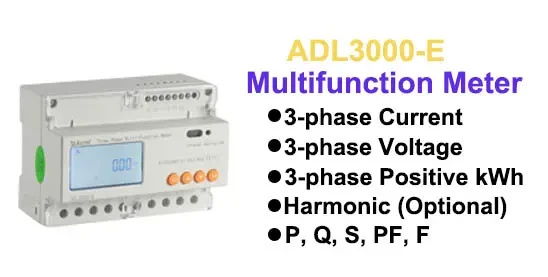

ADL3000-E là một đồng hồ đo thông minh được thiết kế cho các hệ thống cung cấp điện, công nghiệp và khai thác mỏdoanh nghiệp và tiện ích để tính toán mức tiêu thụ điện và quản lý nhu cầu điện. Nó có độ chính xác cao, kích thước nhỏ và lắp đặt đơn giản. Nó tích hợp phép đo tất cả các thông số điện với đo lường và quản lý điện toàn diện cung cấp nhiều dữ liệu khác nhau về 12 tháng trước, kiểm tra nội dung sóng hài thứ 31 và tổng nội dung sóng hài, thực hiện giao tiếp từ xa và điều khiển từ xa với đầu vào chuyển mạch và đầu ra rơle và tự hào có đầu ra cảnh báo. Nó được trang bị cổng giao tiếp RS485 và được điều chỉnh theo MODBUS-RTU. ADL3000-E có thể được sử dụng trong tất cả các loại hệ thống điều khiển, hệ thống SCADA và hệ thống quản lý năng lượng. Tất cả các đồng hồ đo đều đáp ứng các yêu cầu kỹ thuật liên quan của đồng hồ đo điện năng trong các tiêu chuẩn IEC62053-21 và IEC62053-22.

Màn hình tinh thể lỏng

Thiết bị xử lý và thử nghiệm hiệu quả và chính xác.

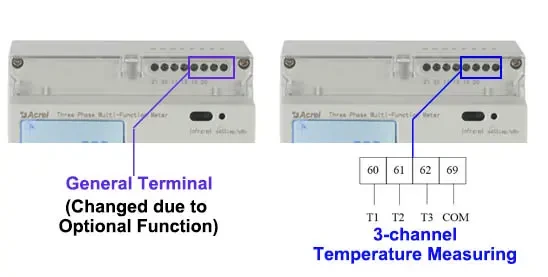

Chức năng tùy chọn khác nhau

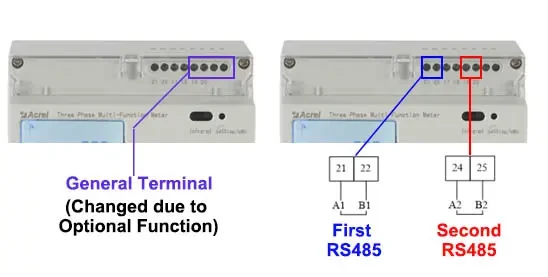

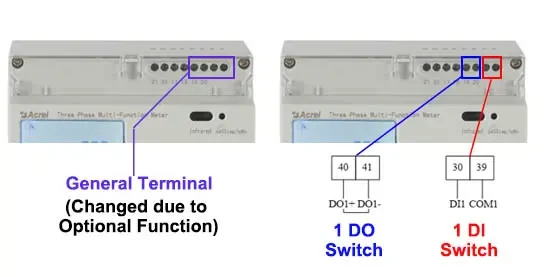

2 kênh RS485, 1 đầu vào kỹ thuật số/ 1 đầu ra kỹ thuật số, v.v.

năng lượng mặt trời Không xuất khẩu

Đồng hồ đo năng lượng chống dòng chảy ngược của biến tần năng lượng mặt trời

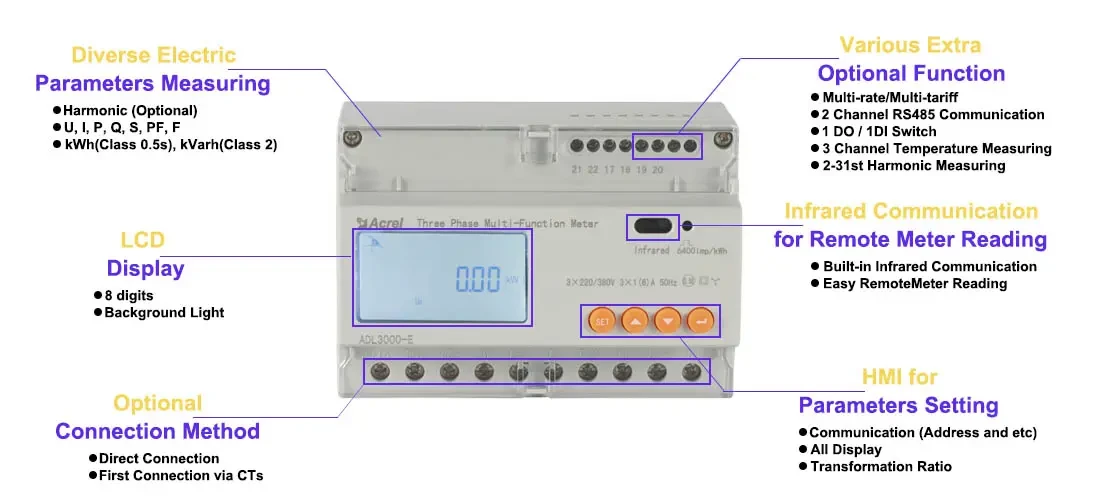

DTSD1352 Function introduction

Giải pháp của chúng tôi

Tham số

Số hiệu mẫu	DTSD1352
	Đồng hồ đo năng lượng mặt trời ba pha Din Rail
Điện áp	Điện áp tham chiếu	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Sự tiêu thụ	<10VA(Single phase)
	Trở kháng	>2MΩ
	Lớp độ chính xác	Lỗi±0.2%

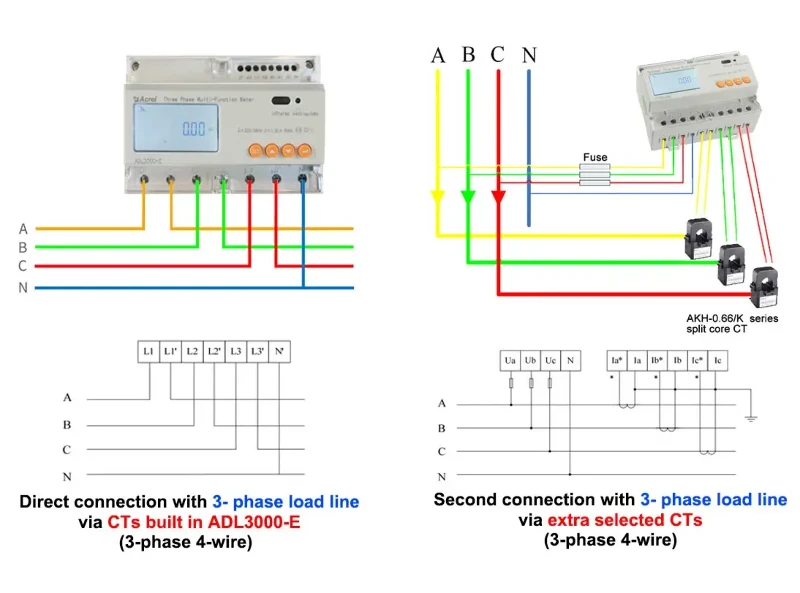

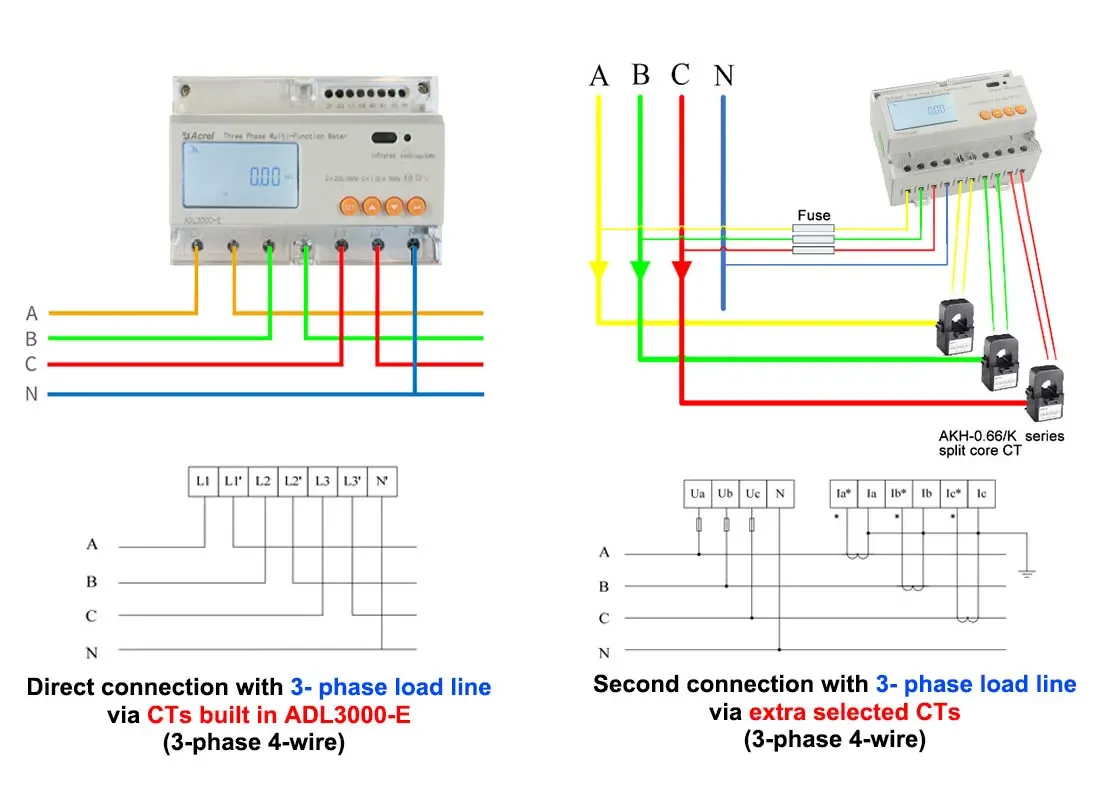

Hiện hành	Dòng điện đầu vào	3×1(6)A (kết nối thứ hai với đường tải pha 3- thông qua các CT được chọn bổ sung) 3×10(80)A (kết nối trực tiếp với đường dây tải pha 3-thông qua ADL tích hợp của CT3000-E)
	Sự tiêu thụ	<1VA(Single phase rated current)
	Lớp độ chính xác	Lỗi±0.2%
Độ phân giải đo lường	Điện áp: {{0}.01 V, Dòng điện: 0.01 A, Công suất: 0,01 kW, Năng lượng: 0,01 kWh
Quyền lực		Công suất hoạt động, công suất phản kháng, công suất biểu kiến, lỗi ±0.5℅
Tính thường xuyên		{{0}}Hz, Sai số ±0,2%
Nhiệt độ		-40 độ -99 độ
Năng lượng		Năng lượng hoạt động (Độ chính xác: 0.5, 1), năng lượng phản ứng (Độ chính xác: 2)
Cái đồng hồ		Nhỏ hơn hoặc bằng 0.5s/d
Đầu ra xung năng lượng		1 đầu ra optocoupler chủ động, 1 đầu ra optocoupler phản ứng
Chuyển đổi đầu ra		1 Đầu ra chuyển mạch
Chuyển đổi đầu vào		1 đầu vào bộ ghép quang
Độ rộng xung		80% C2% B120ms
Xung liên tục		6400imp/kWh,400imp/kWh (Tương ứng với dòng điện cơ bản)
Giao diện và truyền thông		RS485: Modbus RTU
Phạm vi địa chỉ liên lạc		Modbus RTU:1~247;
Tốc độ truyền		1200bps~19200bps
Nhiệt độ tương đối		-25 độ ~+55 độ
Độ ẩm tương đối		Nhỏ hơn hoặc bằng 95℅(Không ngưng tụ)
