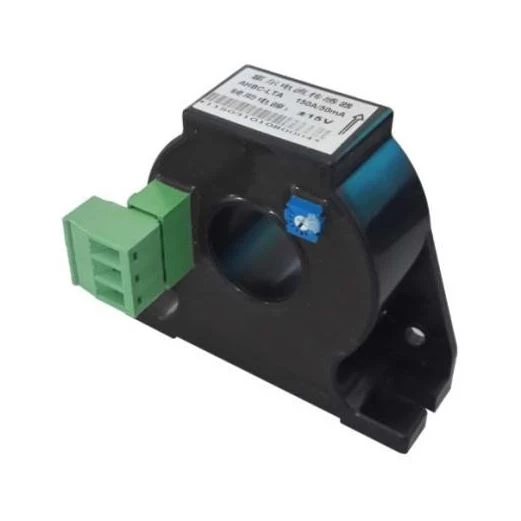

Cảm biến Hội trường vòng kín

Cảm biến dòng điện hall vòng kín còn được gọi là cảm biến dòng điện cân bằng từ tính Hall. Nó kết hợp lý thuyết được đề cập với lý thuyết cân bằng từ tính. Nói cách khác, bộ tập trung trường sắt từ tập trung từ trường được tạo ra bởi dòng điện chính và áp dụng nó cho thành phần Hall. Sau đó, đầu ra tín hiệu điện áp từ thành phần Hall được khuếch đại và trở thành đầu vào của bộ khuếch đại công suất. Đầu ra hiện tại bù đắp chảy qua cuộn dây bù thứ cấp. Từ trường được tạo ra bởi cuộn dây thứ cấp đối diện với trường được tạo ra bởi dòng điện chính. Bằng cách đó, lĩnh vực chính được bù đắp và sản lượng Hội trường giảm dần. Khi trường chính tương đương với trường thứ cấp và dòng điện bù đắp giữ ổn định, đó là cân bằng từ tính. Mạch này chủ yếu bao gồm thành phần chuyển đổi điện từ, bộ khuếch đại mạch và mạch bù ổ đĩa.

1 Giải thích cho loại

2Thông số kỹ thuật và kích thước (đơn vị：mm)

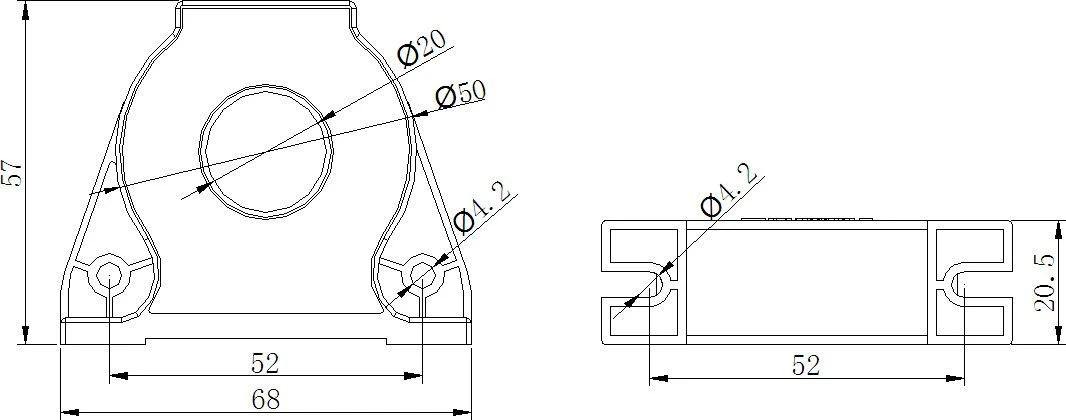

2.1 Kích thước phác thảo của AHBC-LTA

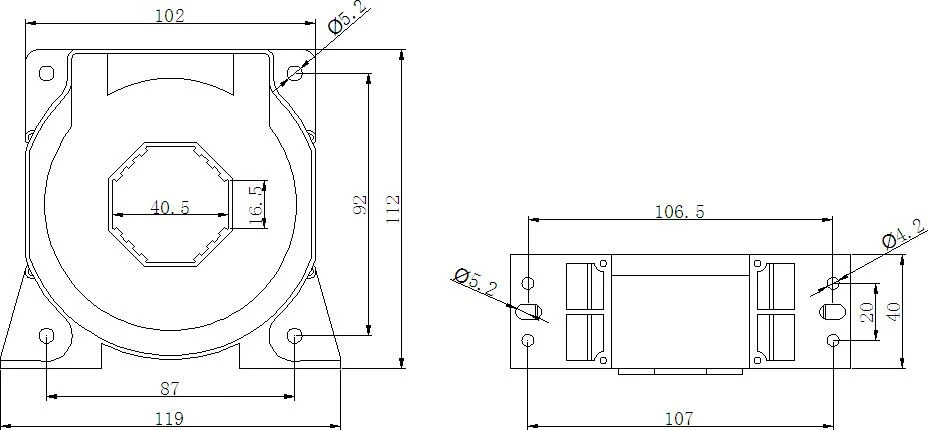

2.2Kích thước phác thảo của AHBC-LT1005

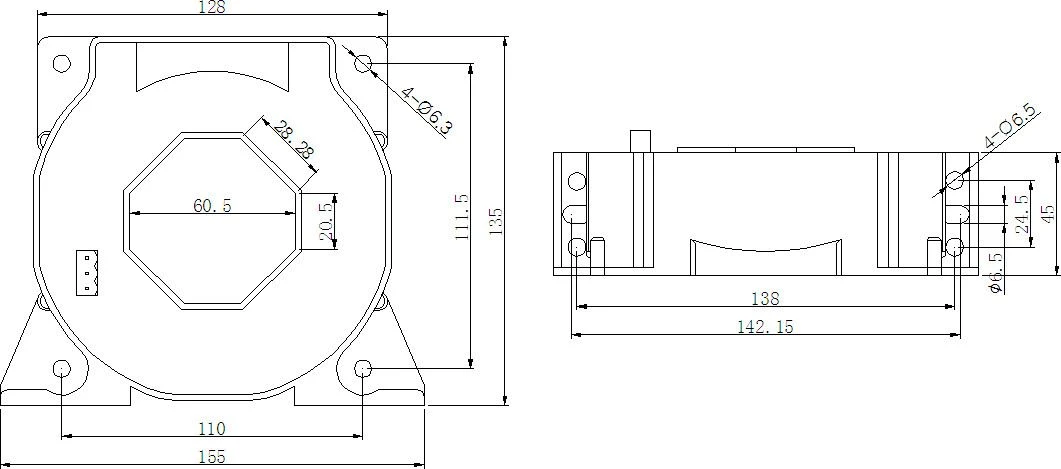

2.3 Kích thước phác thảo của AHBC-LF

3.Bảng tham chiếu chéo của thông số kỹ thuật. -tham số

Quy cách	Dòng điện được xếp hạng	Cung cấp điện	Đầu ra được định mức	Đo khẩu độ (mm)	Độ chính xác
AHBC-LTA	100 ~ 300A	±15V	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
