Thông tin

đặc trưng

1) Truyền thông:RS485/Modbus-Rtu

2) Đa mạch:48 pha một pha hoặc 16 pha ba

3) Xếp hạng U và I:U:AC 220V/380V I:5A

Chức năng

· Đường dây ổ cắm AC kép A cộng B 2 điện áp ba pha và 30 dòng điện một pha (10 ba pha), năng lượng điện và các thông số công suất đầy đủ khác

·1 giao tiếp RS485

Cài đặt

DIN 35mm

Kích thước (L * W * H):

180*90*45

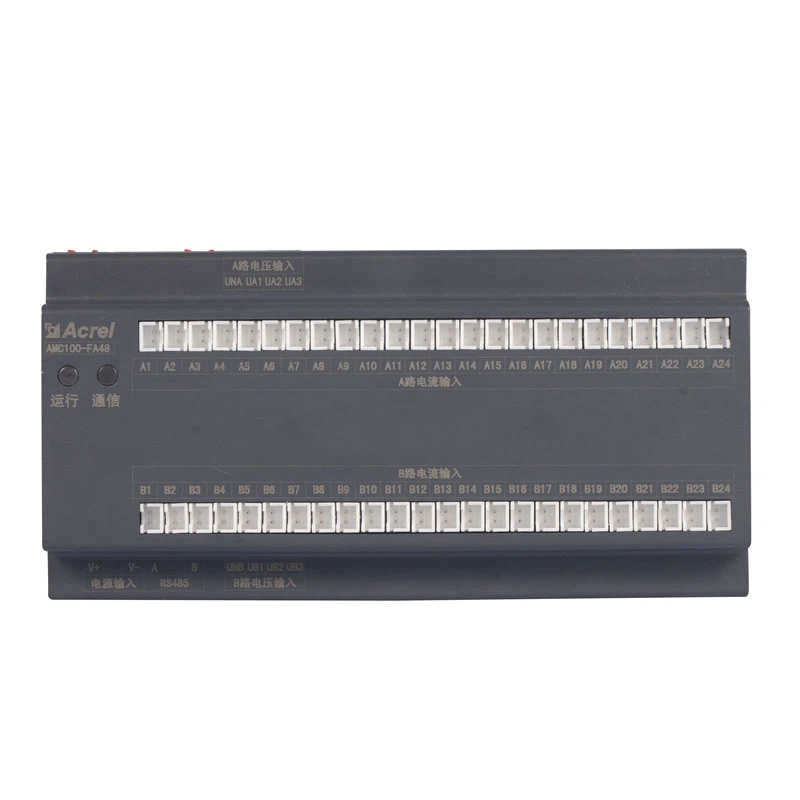

ngoại hình

Đấu dây

Tham số

Hệ thống phân phối			AC
Điện áp xe buýt	Điện áp định mức		220V
	Phạm vi đo		±20 phần trăm
	Quá tải		Điện áp tức thời 2 lần/giây
Mạch đến hiện tại	Đã xếp hạng		50mA
	Phạm vi		0.125-60mA
	Quá tải		Liên tục 1,2 lần, tức thời 10 lần/giây
Môi trường	độ cao		Nhỏ hơn hoặc bằng 2500m
	Nhiệt độ		Công việc: -15 độ -55 độ Lưu trữ: -25 độ -70 độ
	Độ ẩm		Độ ẩm tương đối Nhỏ hơn hoặc bằng 93 phần trăm
Tính thường xuyên			AC45-65Hz
Đo lường		Chỗ thoát	Điện áp/dòng điện/công suất tác dụng/mức năng lượng tác dụng 0.5, công suất phản kháng/năng lượng phản kháng cấp 1
Vật liệu chống điện			Điện trở cách điện giữa tất cả các cực và bộ phận dẫn điện của vỏ không nhỏ hơn 100MΩ
Mức độ ô nhiễm			2
Giao tiếp			RS485/Modbus-RTU
Mức độ bảo vệ			IP20

Trích dẫn

Hình dạng	Kiểu	Chức năng	FOB Thượng Hải (ĐÔ LA MỸ)
	AMC100-ZA	Giám sát các thông số công suất đầy đủ của mạch đến AC ba pha kép A cộng B, 8 đầu vào trạng thái chuyển mạch, 4 đầu ra trạng thái chuyển mạch, 2 giám sát rò rỉ, 1 phát hiện nhiệt độ và độ ẩm, 3 giao tiếp RS485	148
	AMC-FA30	Giám sát các thông số công suất đầy đủ của tổng số 30 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	133
	AMC-FA48	Giám sát các thông số công suất đầy đủ của tổng số 48 nhánh của ổ cắm AC kép A cộng B và 1 giao tiếp RS485	177
	AMC-FAK30	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 30 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	177
	AMC-FAK48	Giám sát toàn bộ thông số nguồn và trạng thái chuyển đổi của tổng cộng 48 nhánh của ổ cắm AC kép A và B và 1 giao tiếp RS485	237
	AMC100-ZD	Giám sát điện áp, dòng điện, công suất và năng lượng điện của 2 đường vào A và B độc lập, 8 đầu vào chuyển mạch, 4 đầu ra chuyển mạch, 1 phát hiện nhiệt độ và độ ẩm và 3 giao tiếp RS485	148
	AMC100-FD30	Giám sát toàn bộ thông số công suất của đường ra DC kép A cộng với B trong tổng số 30 nhánh A và 1 giao tiếp RS485	133
	AMC-FD48	Giám sát các thông số công suất đầy đủ của các đường đi DC kép A cộng với B trong tổng số 48 nhánh A và 1 giao tiếp RS485	177
	AMC100-FDK30	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 30 nhánh và 1 giao tiếp RS485	177
	AMC100-FDK48	Giám sát các thông số nguồn đầy đủ và trạng thái chuyển mạch (hoạt động) của ổ cắm DC kép A cộng B 48 nhánh và 1 giao tiếp RS485	237
