Đầu dò hiện tại 4-20MA

Ba Analog Current Sensor / đầu dò hiện tại áp dụng nguyên tắc cảm ứng điện từ để đo dòng AC trong lưới điện trong thời gian thực, và sử dụng công nghệ bù dòng điện và tuyến tính không đổi để cô lập và biến nó thành đầu ra tín hiệu DC tiêu chuẩn. Hầu hết được sử dụng trong tự động hóa công nghiệp cho PLC.

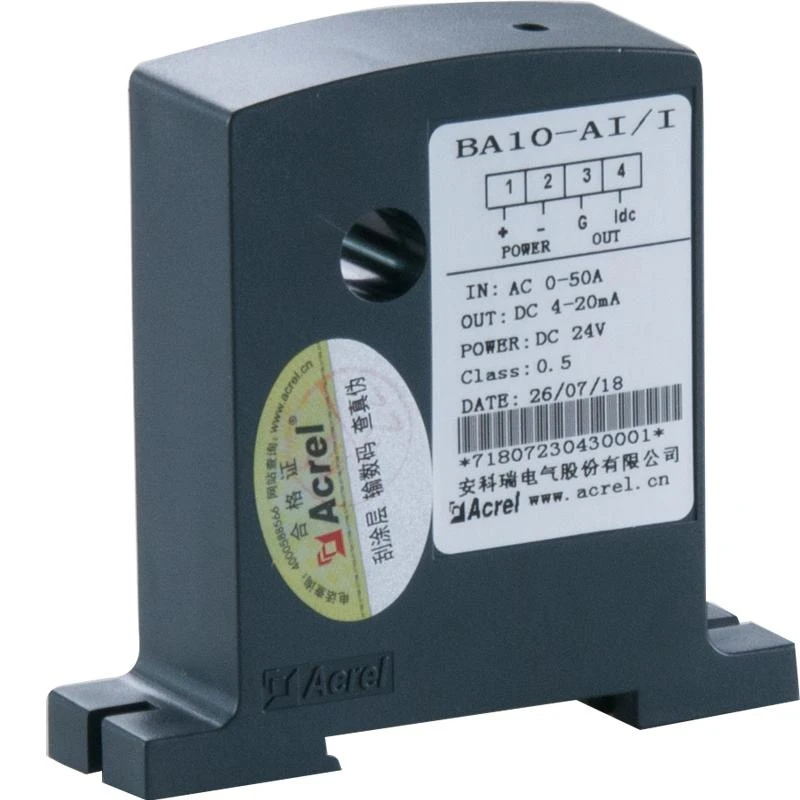

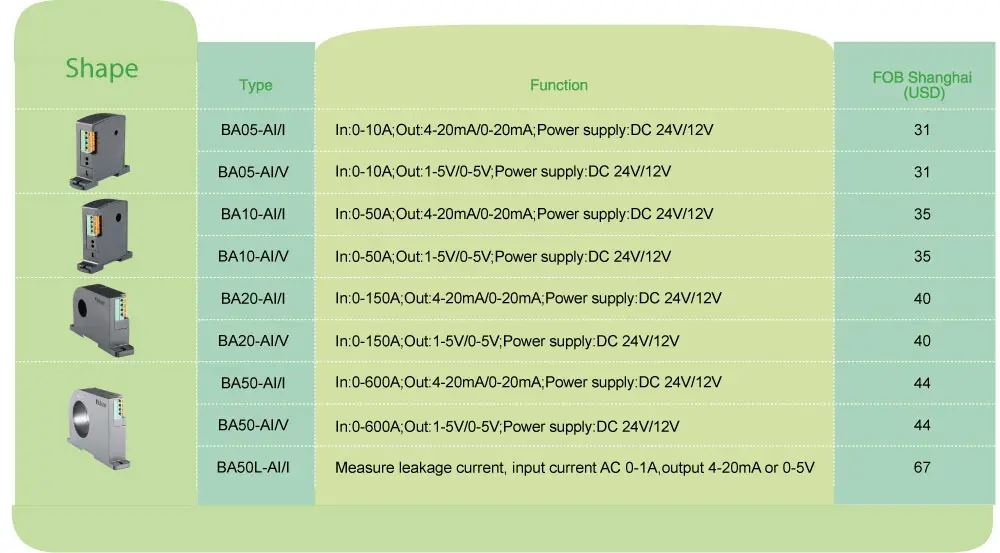

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Công suất phụ trợ	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Tiêu thụ		≤1W	≤1W	≤1W	≤1W	≤1W
Kích thước lỗ xuyên		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Nhập	Dòng	AC 0 ~ (0,5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200)A	AC 0 ~ (60 ~ 600)A	AC 0 ~ (0,1 ~ 1) A (hạn chế dòng rò rỉ)
Ra	Giá trị danh nghĩa	DC4-20mA, hoặc 0-20mA, 0-5V, 0-10V, v.v.
	Khả năng chống tải	Đầu ra hiện tại≤500Ω, Đầu ra điện áp≥1kΩ
Lớp chính xác		0.5%
Thời gian phản hồi		≤350ms
Nhiệt độ		Hoạt động:-10 đến +55 °C Lưu trữ:-25 đến +70 °C
Hệ số nhiệt độ		≤200ppm/°C
Cài đặt		(Đường sắt) DIN35, cố định trên tủ bằng ốc vít
Tiêu chuẩn		GB/T 13850

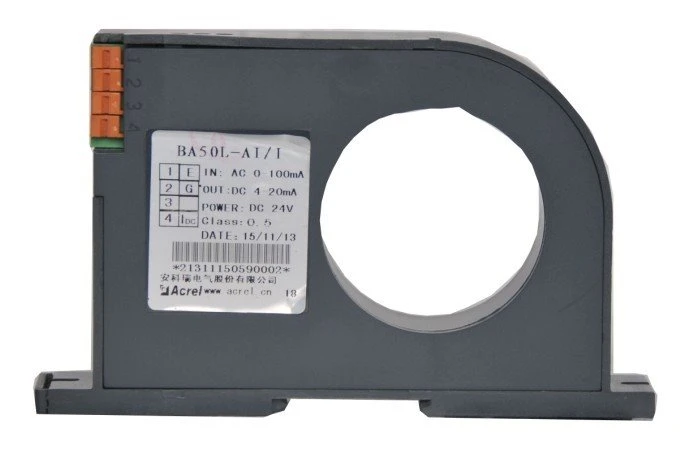

	BA50-AI/I ●Đầu vào: Dòng rò rỉ 0-1A ●Sản lượng: DC 4-20mA ●Đo dòng rò rỉ ● Quá tải: 1,2 lần giá trị định mức
BA20-AI/V ●Ứng dụng: Tự động hóa công nghiệp ●Đầu vào: Đo dòng điện xoay chiều tối đa 200A ● Quá tải: 1,2 lần giá trị định mức ●Đầu ra: DC 0-5V

● Độ chính xác cao hơn ● Mức độ cách ly cao hơn ● Mức độ an toàn cao hơn ● Mức tiêu thụ thấp hơn

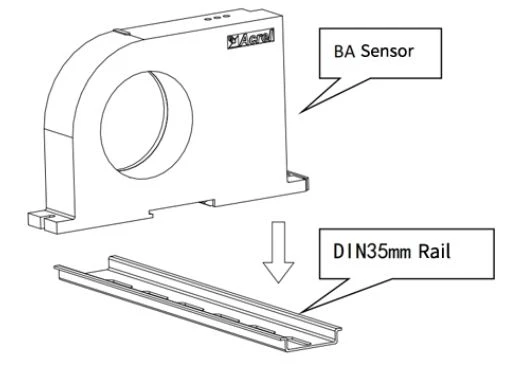

Chọn một nơi thích hợp để lắp đặt đường ray DIN35mm tiêu chuẩn và lắp đặt cảm biến BA trên đường ray;

Trên bảng điều khiển dưới cùng của tủ, chọn một nơi thích hợp để mở hai lỗ ren tương ứng với vị trí của lỗ cố định của cảm biến đã cài đặt; Sau khi đặt cảm biến, lắp đặt vít định vị

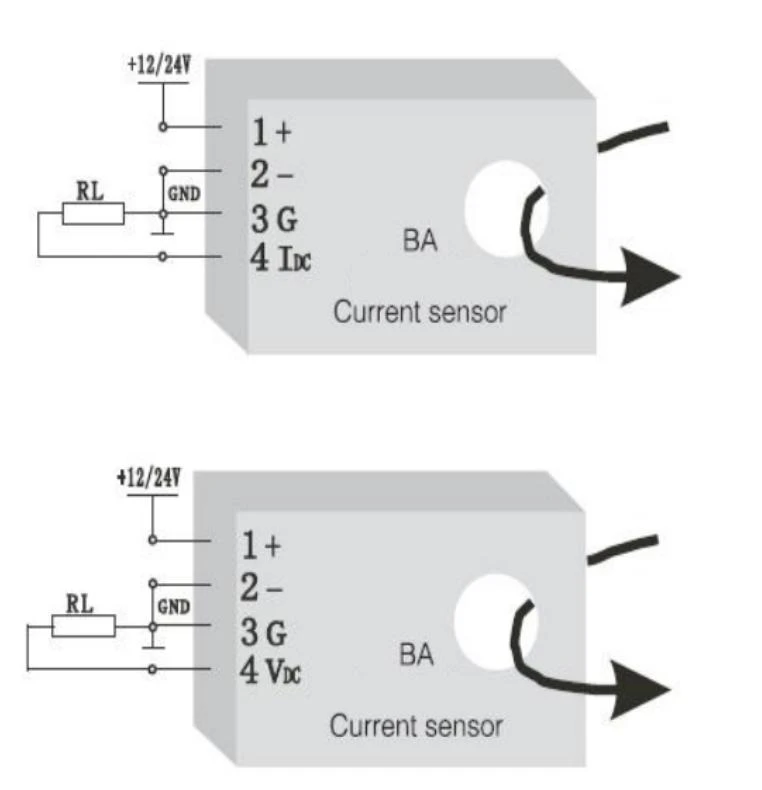

1 —— + Nguồn điện dương (không đảo ngược)

2 —— - Power EARTH

3—— G(Đầu ra hiện tại âm, có thể được chia sẻ với nguồn điện)

4 —— IDC(Đầu ra hiện tại dương), VDC (Điện áp đầu ra dương)
