Tổng quan

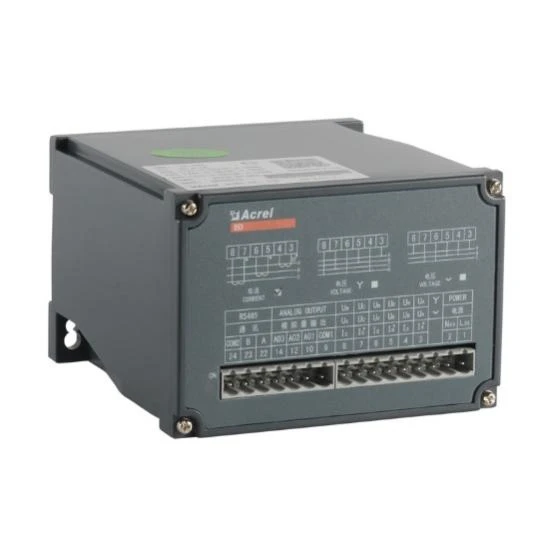

Máy phát điện Acrel BD Series là một thiết bị có thể cô lập và truyền các thông số điện, Bộ đầu dò tần số điện dòng BD-3P này có thể đo công suất hoạt động, công suất phản ứng; 1,2 lần quá tải giá trị định mức; DC 0-5V / 0-10V / 0-20mA / 4-20mA tất cả đều có thể được chọn làm đầu ra tương tự.

Chức năng

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Hệ thống dây pha và dây điện	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Nhập	Điện áp	Trực tiếp L-L	Lên đến 480V AC
		Trực tiếp L-N	Lên đến 276V AC
		Với PT bên ngoài	○	○	○	○	○
	Dòng	Trực tiếp	Lên đến 5A AC
	Dòng	Với CT bên ngoài	○	○	○	○	○
Ra	Giá trị bình thường	DC: 4-20mA、0-20mA, 0-5V, 0-10V, như vậy
	Khả năng chống tải	Sản lượng hiện tại≤600Ω Sản lượng điện áp≥1000Ω
	Nội dung Ripple	<0.5% peak="">
Đo	Điện áp	□	—	—	□
	Dòng		—	—	□	□	□
	Công suất hoạt động/phản ứng	—	—	—	—	□	□
	Sức mạnh rõ ràng	—	—		—	□	□
	Hệ số công suất	—	—	R	—	□
	Tần số					□	□
Đo lường năng lượng	±KWh	—	—	—	—	—	○
Lớp chính xác	0.5%
Truyền thông	Giao diện: RS485 Giao thức: Modbus-RTU			—
Đầu ra analog	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Đầu ra xung
Kích thước (mm)	Nhà ở (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Công suất phụ trợ		85-265V AC/DC, DC24V, DC48V
Nhiệt độ	Hoạt động	-10 đến 55°C
Nhiệt độ	Bộ nhớ	-25 đến 70°C
Độ ẩm		Lên đến 95%, không ngưng tụ
Cài đặt		(Đường sắt) DIN35 sửa chữa trên tủ bằng ốc vít
Tiêu chuẩn		GB/T 13850
