Tổng quat

Cảm biến dòng điện thông minh dòng BA sử dụng nguyên lý cảm ứng điện từ để đo dòng điện xoay chiều trong lưới điện trong thời gian thực và sử dụng công nghệ bù tuyến tính và dòng điện không đổi để cô lập và biến đổi nó thành đầu ra tín hiệu DC tiêu chuẩn hoặc thông qua giao diện RS485 (Giao thức Modbus-RTU) để truyền dữ liệu đo. Nguồn điện áp an toàn DC24V hoặc 12V có thể được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp. BA50L (Ⅱ) -AI là biến dòng điện dư xoay chiều, chủ yếu phát hiện dòng điện rò rỉ của hệ thống điện, có thể nắm được tình trạng của mạch điện và thiết bị bất cứ lúc nào, phòng chống cháy nổ và các tai nạn khác do rò rỉ.

Tham số

Thông số kỹ thuật			Mục lục
Lớp chính xác			Lớp 0,5
Đầu vào	Giá trị danh nghĩa	BA20 (Ⅱ) -AI	Dòng điện AC 0,5A, 50A, 200A, v.v. AC 0 ～ (0,5 ～ 200) A
		BA50 (Ⅱ) -AI	Dòng điện AC 60A, 300A, 600A, v.v. AC 0 ～ (60 ～ 600) A
		BA50L (Ⅱ) -AI	Dòng điện AC 0,1A, 1A, v.v. AC 0 ～ (0,1 ～ 1) A
	Quá tải	Liên tục 1,2 lần, dòng điện tức thời 10 lần / 1S
	Điện hấp thụ	≤1VA
	Phản hồi thường xuyên	25Hz ～ 800Hz, đặc biệt phù hợp với tần số công nghiệp
Đầu ra	Giá trị danh nghĩa	DC4 ～ 20mA hoặc 0 ～ 20mA, 0 ～ 5V, 0 ～ 10V①, v.v.
	Tải kháng	Khi nguồn điện DC12V, đầu ra hiện tại Loại 0,5is ≤250Ω Khi nguồn điện DC24V, đầu ra hiện tại là ≤500Ω, Khi đầu ra điện áp ≥1KΩ
	Giao tiếp	Giao diện RS485 / Modbus-RTU②
Thời gian đáp ứng		≤400ms
Nguồn cấp	Vôn	12V hoặc 24V
	Sự tiêu thụ năng lượng	≤1W
Vật liệu chống điện		＞100MΩ
Cường độ nén		Giữa đầu vào / đầu ra và nguồn điện 2.0KV / 1 phút, 50Hz
Hệ số nhiệt độ		-10 ℃ ～ +55 ℃, ≤400ppm / ℃
Môi trường	Nhiệt độ	Công việc: -10 ℃ ～ +55 ℃ Lưu trữ: -25 ℃ ～ +70 ℃
	Độ ẩm	≤93% RH, không ngưng tụ, không có khí ăn mòn
	Độ cao	≤2000m
Phương pháp cài đặt		Đường ray TS35, hoặc sử dụng vít để cố định tủ

Lưu ý: Đầu ra ①0 ～ 10V chỉ phù hợp với nguồn điện DC24V;

②Chức năng giao tiếp là tùy chọn.

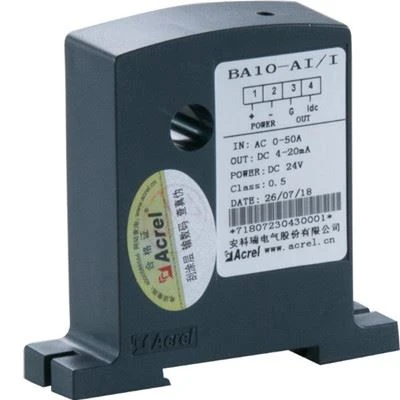

BA10-AI / I

● Ứng dụng: Tự động hóa công nghiệp

● Đầu vào: Đo dòng điện AC lên đến 50A

● Quá tải: 1,2 lần giá trị định mức

● Đầu ra: DC 4-20mA

BA20-AI / V

● Ứng dụng: Tự động hóa công nghiệp

● Đầu vào: Đo dòng điện AC lên đến 200A

● Quá tải: 1,2 lần giá trị định mức

● Đầu ra: DC 0-5V

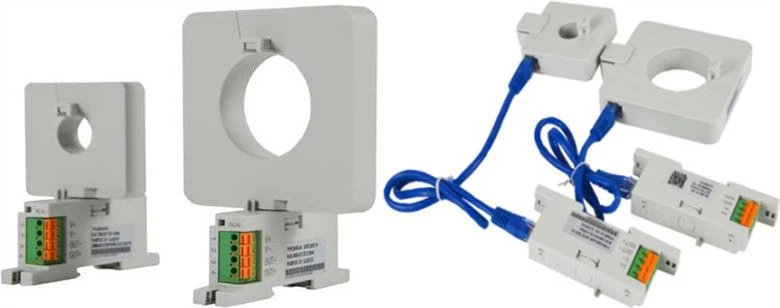

Vẻ bề ngoài

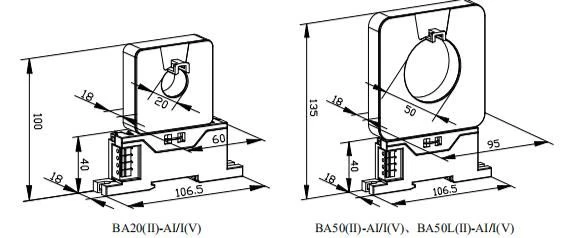

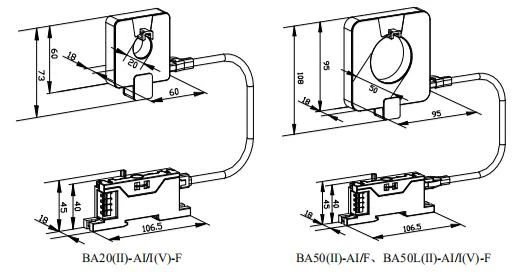

Kích thước

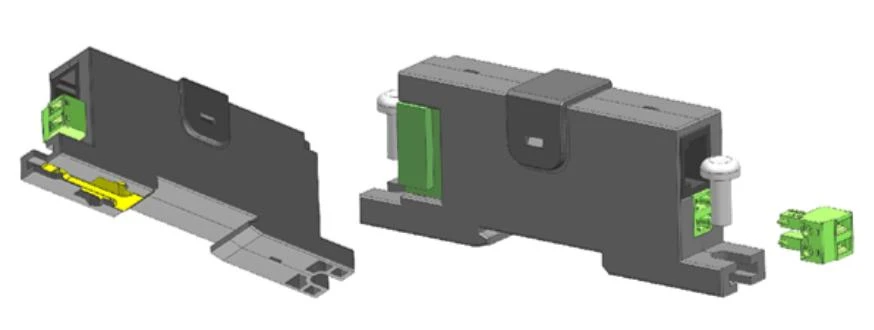

Cài đặt tích hợp

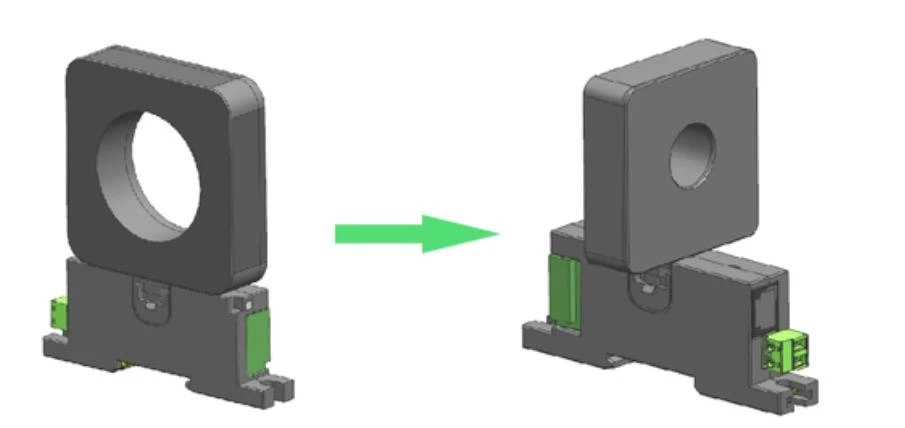

Cài đặt tích hợp, một cấu trúc xoay có thể được sử dụng trong phần đục lỗ.

Có Φ20, Φ50 kích thước lỗ cho bạn lựa chọn.

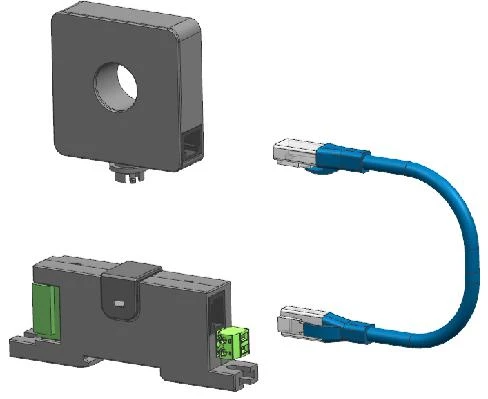

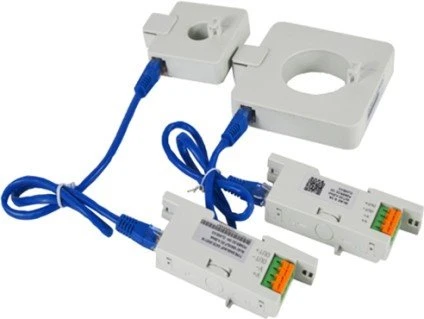

Phần thân chính có thể được kết nối với màn hình hiển thị để hiển thị các thông số hiện tại và thiết lập khi cài đặt tích hợp (sử dụng màn hình hiển thị hiện có càng nhiều càng tốt)
