Sự miêu tả

ASJ Dòng rơ le hành động của nhà thầu sau dòng điện, ngắt mạch điện áp thấp hoặc điện áp thấp có thể được tạo ra cho thiết bị sản xuất sau dòng điện kết hợp, được áp dụng chủ yếu cho mạch phân phối hệ thống TT và TN với dòng điện xoay chiều 50Hz, điện áp danh định 400V hoặc thấp hơn.

ASJ Dòng rơ le tác động của dòng điện sau được áp dụng trong bảo vệ sự cố chạm đất cho mạch điện, để ngăn ngừa hư hỏng thiết bị và tai nạn cháy thiết bị điện do dòng điện sự cố nối đất gây ra, hơn nữa, nó cũng có thể cung cấp gián tiếp bảo vệ tiếp xúc chống lại nguy cơ điện giật.

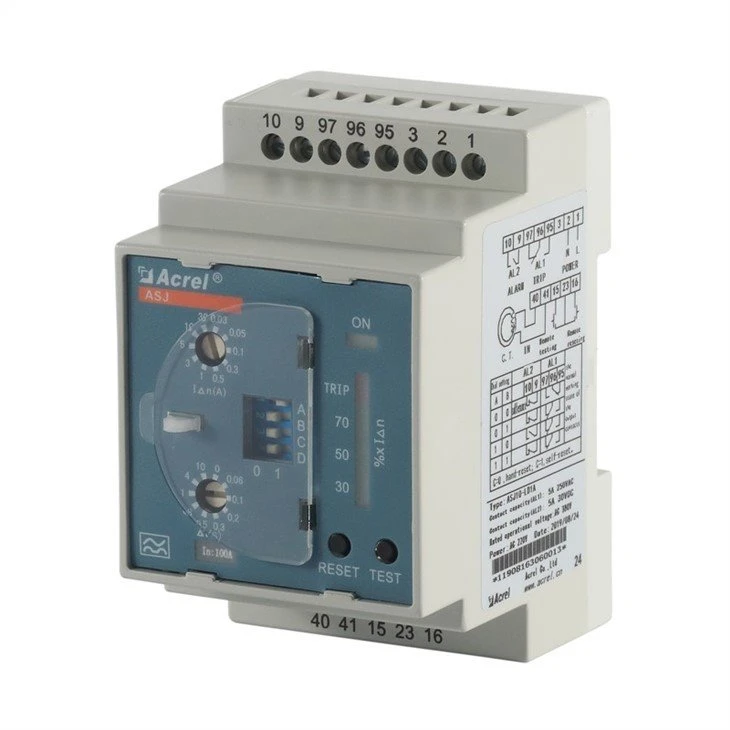

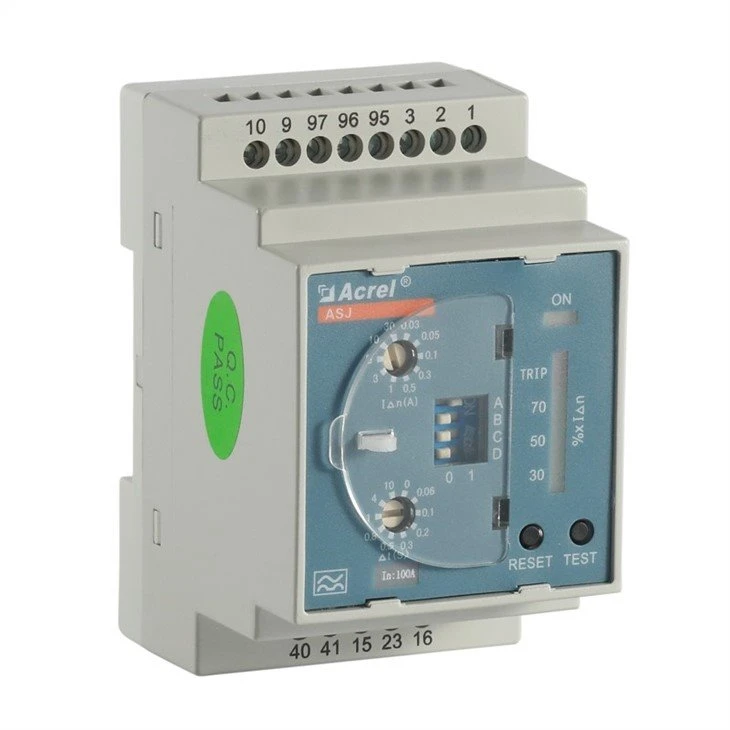

Vẻ bề ngoài

Tham số

Thông số kỹ thuật		Chỉ báo
		Loại AC	Một loại
Đầu vào	Định mức hành động còn lại hiện tại	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30 (A) ghi chú 3
	Thời gian giới hạn không lái xe △ t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10 (s) note 4
	Định mức dư không hành động hiện tại Tôi không	50%I△n	50%I△n
	đặc điểm hiệu suất	dòng điện xoay chiều hình sin đơn giản	dòng điện xoay chiều hình sin đơn giản và dòng điện một chiều xung
	tần số	50Hz ± 5Hz	50Hz ± 5Hz
Lỗi hành động		-20% ~ -10%I△n	-20% ~ -10%I△n
Đầu ra	chế độ đầu ra	một là đóng cửa bình thường và còn lại là cho sự biến đổi	một là đóng hoặc mở bình thường, và còn lại là để chuyển đổi
	năng lực liên lạc	5A 250VAC 5A 30VDC	AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC
	đặt lại chế độ	một tại chỗ và một đường dài một,	một tại chỗ, một đường dài và một tự động
Nguồn cấp	dải điện áp	AC110V 、 AC220V （cho phép sai số ± 10%）		AC110V, AC220V, DC85-270V （Sai số cho phép ± 10 %）
	sự thât thoat năng lượng	≤5W
Tần số nguồn điện chịu được điện áp		Giá trị hiệu dụng của dòng điện xoay chiều giữa nguồn điện, đầu vào và đầu ra: 2kV / 1 phút
Theo hoạt động bình thường	nhiệt độ	nhiệt độ hoạt động: -20 ℃ ~ +55 ℃ nhiệt độ lưu trữ: -30 ℃ ~ +70 ℃
	độ ẩm	≤95% RH, với hơi ẩm ngưng tụ và khí ăn mòn
	Chiều cao trên mực nước biển	≤2000m
	lớp ô nhiễm	Lớp ba
	hạng mục cài đặt	Gõ Ⅲ

Chức năng

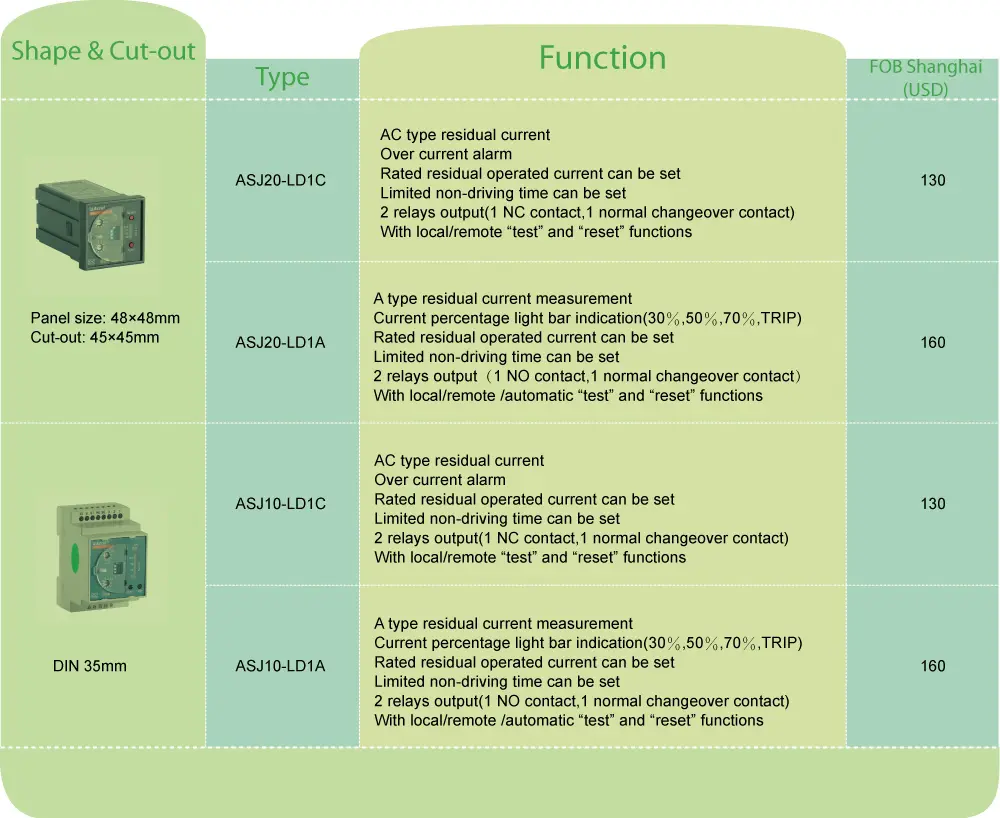

Loại

Chức năng cơ bản

Cách cài đặt

ảnh

ASJ10-LD1C

1. Đo dòng dư kiểu xoay chiều;

2. Cảnh báo nhắc đường cắt ngang hiện tại;

3. Dòng điện hoạt động dư định mức có thể được đo;

4. Giới hạn thời gian không lái xe có thể được thiết lập;

5. Hai bộ đầu ra rơle;

6. Với các chức năng “kiểm tra” và “đặt lại” cục bộ và từ xa.

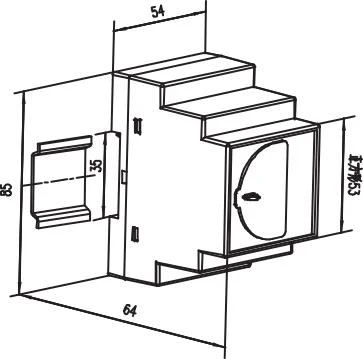

Hướng dẫn đường ray (TS35mm)

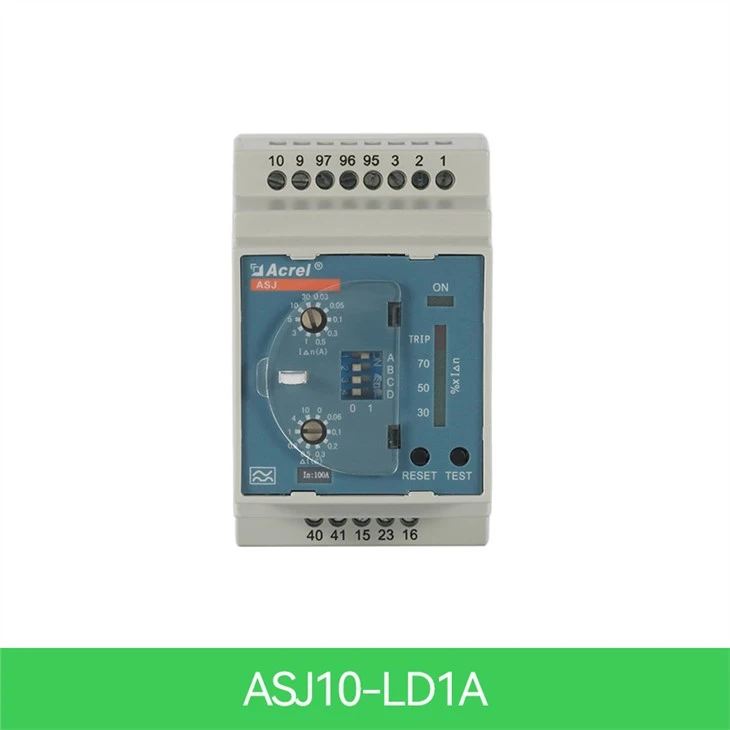

ASJ10-LD1A

1. Đo dòng dư loại A;

2. Hiển thị cột phần trăm ánh sáng hiện tại;

3. Dòng điện hoạt động dư định mức có thể được đo;

4. Giới hạn thời gian không lái xe có thể được thiết lập;

5. Hai bộ đầu ra rơle (có thể thiết lập) lưu ý 1;

6. Với các chức năng “kiểm tra” và “đặt lại” cục bộ và từ xa.

Lưu ý 1: Chức năng cài đặt cho rơle có nghĩa là bạn có thể tự thiết lập trạng thái khởi tạo và đầu ra của rơle thông qua quay số mã trên bảng điều khiển; hướng dẫn cài đặt cụ thể có thể được tìm thấy từ sách hướng dẫn.
