Sự miêu tả

Đồng hồ đo năng lượng DC thông minh dòng PZ được thiết kế cho các ứng dụng như tấm pin DC, năng lượng mặt trời, trạm gốc viễn thông và cổng sạc. Dòng thiết bị này có thể đo điện áp, dòng điện, công suất, công suất thuận và nghịch trong hệ thống DC. Nó có thể được sử dụng để hiển thị cục bộ và kết nối với thiết bị điều khiển công nghiệp, máy tính, từ hệ thống đo lường và điều khiển.

Đồng hồ đo năng lượng DC thông minh dòng PZ cũng có nhiều chức năng ngoại vi cho người dùng lựa chọn: giao diện truyền thông RS485, giao thức Modbus-RTU, đầu ra cảnh báo rơ le, đầu vào / đầu ra kỹ thuật số. Theo yêu cầu khác nhau, thông qua các phím bảng điều khiển, bạn có thể thiết lập tỷ lệ, thông số giao tiếp

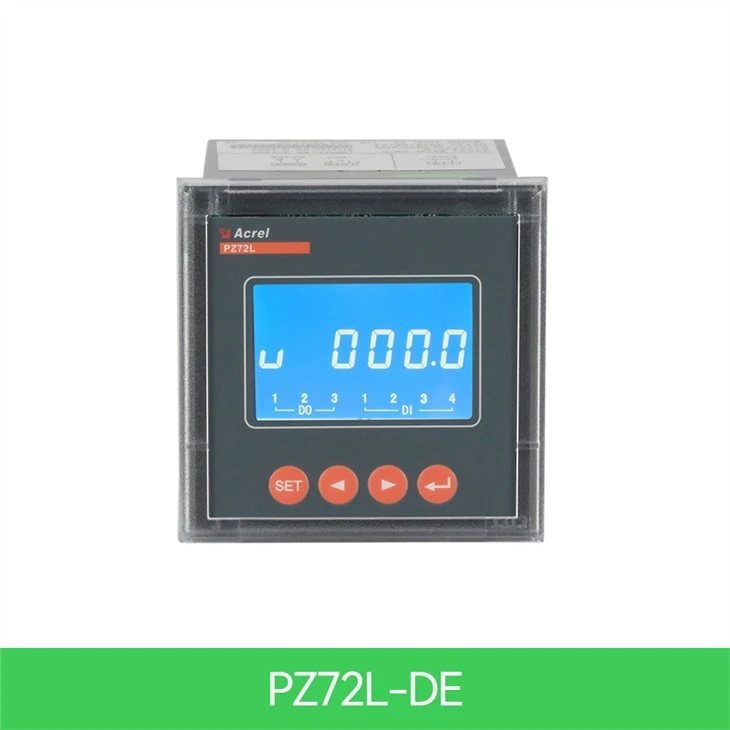

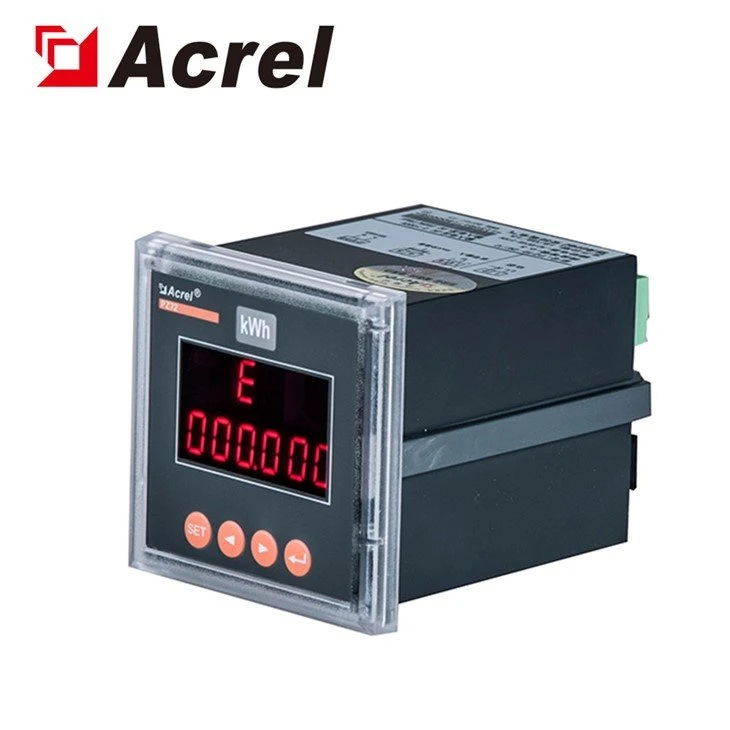

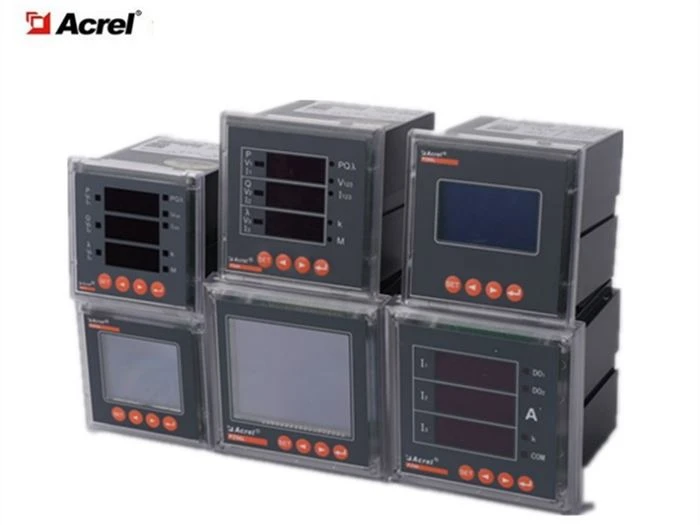

Vẻ bề ngoài

Sản phẩm đáp ứng các yêu cầu kỹ thuật có liên quan của tiêu chuẩn Q / GDW1825-2013 thông số kỹ thuật của đồng hồ đo điện DC ， GB / T29318-2012 Đo năng lượng điện không dùng trên xe dành cho xe điện, Q / GDW364-2009 Đặc điểm kỹ thuật của đồng hồ đo năng lượng một pha.

Thông số

Thông số	Giá trị
Đầu vào	Điện áp DC	Phạm vi đầu vào	0～100V,0～500V,0～1000V
		Kháng đầu vào	≥6kΩ/V
	Dòng điện một chiều	Phạm vi đầu vào	0 ～ 2500A (Cảm biến Shunt hoặc Hall)
		Shunt	Đầu ra 75mV
		hội trường	Đầu ra 0 ～ 20mA, 0 ～ 5V
		Sự tiêu thụ	≤1mW
	Quá tải	Xếp hạng .2 lần (liên tục); xếp hạng 10 lần trong 1 giây
Lớp chính xác	0,5 lớp
Puls	Điện áp và dòng điện: 750V, 300A, Hằng số xung mặc định ： 100imp / kWh
	Điện áp và dòng điện: 1000V, 300A, Hằng số xung mặc định ： 100imp / kWh
	Điện áp và dòng điện: 1000V, 200A, Hằng số xung mặc định ： 100imp / kWh

Chức năng	Đo đạc thông số điện	U, I, P
	Đo kWh	KWh hoạt động (tích cực và tiêu cực) KWh hoạt động (tích cực và tiêu cực)
	Nhiều biểu thuế	Hai bộ thời gian biểu, một năm có thể được chia thành 4 múi giờ, mỗi bộ thời gian có thể được đặt thành 12 khe thời gian hàng ngày, 4 tốc độ (F1, F2, F3, F4 là đỉnh và giá trị phẳng), khoảng thời gian tối thiểu của khoảng thời gian là 15 phút và khoảng thời gian có thể được đặt trên điểm 0. (Chỉ dành cho máy đo tinh thể lỏng LCD)
	Bản ghi dữ liệu lịch sử	Nó có thể đếm năng lượng điện lịch sử trong 12 tháng qua (năng lượng điện ở các tỷ lệ khác nhau). (Chỉ có đồng hồ LCD mới có)
	Chuyển đổi chức năng đầu vào và đầu ra	PZ72 có hai đầu ra chuyển đổi và hai đầu vào chuyển đổi. PZ96 có hai đầu ra chuyển mạch và bốn đầu vào chuyển đổi. Đầu ra công tắc là đầu ra rơ le, có thể nhận ra" điều khiển từ xa" và đầu ra cảnh báo. Đầu vào công tắc không chỉ có thể thu thập và hiển thị thông tin trạng thái công tắc cục bộ mà còn có thể thực hiện chức năng truyền từ xa thông qua RS485 của thiết bị, tức là" tín hiệu từ xa" chức năng.
	Trưng bày	LCD hoặc LED
	Giao tiếp	Giao diện truyền thông: RS485, Giao thức truyền thông: MODBUS-RTU hoặc giao thức DL / T645-2007 Tốc độ truyền 1200, 2400, 4800, 9600, 19200, 38400 tùy chọn, hồng ngoại cố định ở tốc độ 1200bps.
Công tắc điện	DI	Đầu vào tiếp xúc khô, nguồn điện tích hợp của thiết bị, cách ly quang điện
Công tắc điện	LÀM	2 đầu ra rơ le, tiếp điểm thường mở, công suất 2A / 30VDC hoặc 2A / 250VAC
Nguồn cấp	Dải điện áp	85 ～ 265VAC 、 50 / 60Hz ； 20 ～ 60VDC ； 100 ～ 350VDC
Nguồn cấp	Sự tiêu thụ	≤2W
Vật liệu chống điện	≥100MΩ
Điện áp chịu đựng tần số nguồn	3kV / 1 phút （RMS）
Môi trường	Nhiệt độ	Làm việc ： -25 ℃ ～ +65 ℃ ； lưu trữ ： -40 ℃ ～ +80 ℃
	Độ ẩm	≤93% RH Không ngưng tụ
	Độ cao	≤ 2500m

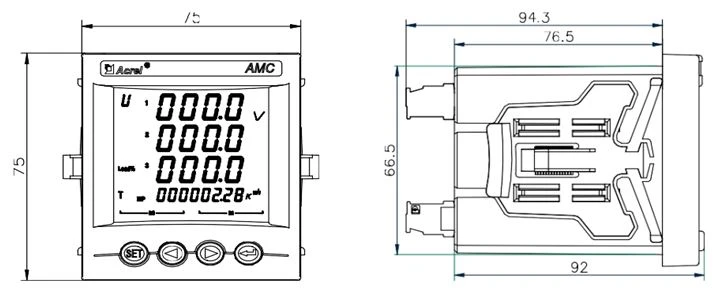

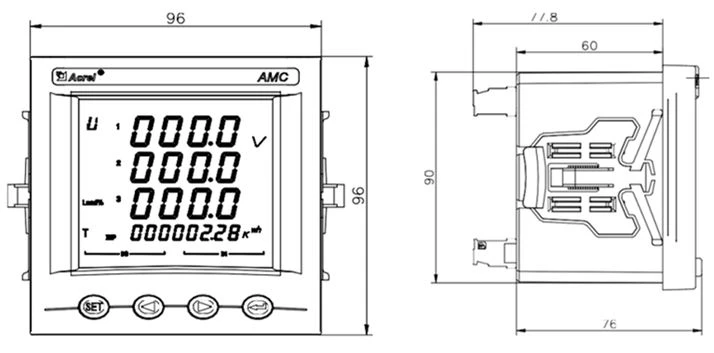

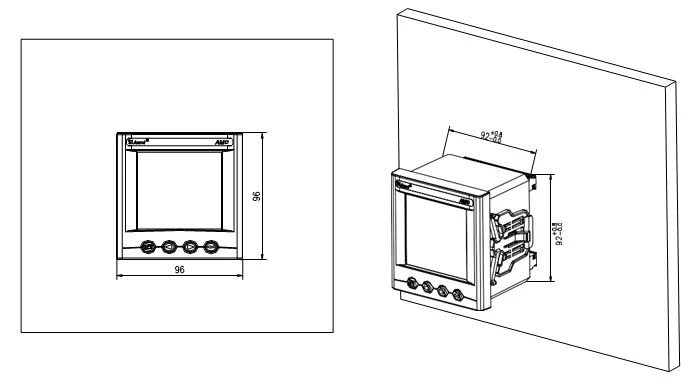

Kích thước

Đề cương	kích thước mặt nạ		kích thước nhà ở			cắt ra kích thước
Đề cương	chiều rộng	Chiều cao	chiều rộng	Chiều cao	chiều sâu	chiều rộng	Chiều cao
72 hình vuông	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 square	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
