Ứng dụng của các sản phẩm đo nhiệt độ không dây trong một dự án phân phối điện tại một nhà máy ở Philippines

trừu tượng

Hệ thống phân phối điện là hệ thống mạng điện bao gồm nhiều thiết bị phân phối điện và phương tiện phân phối điện để biến đổi điện áp và phân phối trực tiếp năng lượng điện cho người sử dụng cuối cùng. Là một bộ phận của hệ thống điện, hệ thống điện phân phối trực tiếp đối mặt với người sử dụng cuối cùng, sự hoàn thiện của nó ảnh hưởng trực tiếp đến độ tin cậy và chất lượng tiêu thụ điện của đa số người sử dụng, vì vậy nó có một vị trí quan trọng trong hệ thống điện. Do đó, để tránh các tai nạn nghiêm trọng như: lão hóa thiết bị, cháy thiết bị, ngắt nguồn điện, cháy nổ thiết bị do nhiệt độ cao, việc theo dõi nhiệt độ từng nút điện trong thời gian dài có thể tránh được những hỏng hóc nghiêm trọng có thể gây thương tích về người và của. tổn thất cho người dùng.

Từ khóa: Hệ thống giám sát nhiệt độ không dây, cảm biến nhiệt độ không dây 433Mhz, cảm biến nhiệt độ không dây

Tổng quan dự án

Dự án này là một dự án phân phối điện tại một nhà máy ở Philippines. Nó được sử dụng trong tủ phân phối điện 32kV và cần được trang bị các sản phẩm đo nhiệt độ không dây để đạt được giám sát nhiệt độ an toàn. Nhiệt độ môi trường làm việc của cảm biến đáp ứng yêu cầu từ -50 ℃ đến +125 ℃. Chọn cảm biến công suất cảm ứng ATE400 CT của chúng tôi và sử dụng bộ thu phát ATC400 để kết nối thiết bị hiển thị nhiệt độ. Vì lợi ích kinh tế và an toàn, nên tiến hành giám sát nhiệt độ theo thời gian thực tại từng nút điện trong phòng phân phối điện.

Thiết kế sản phẩm

Thiết bị đo nhiệt độ không dây ARTM-Pn đã được phát triển tuân theo Đặc điểm kỹ thuật cho thiết bị đo nhiệt độ không dây, NB / T 42086-2016. Nó phù hợp với bánh răng đóng cắt trong nhà 3-35 kV, bao gồm bánh răng đóng cắt lắp sẵn, bánh răng xe đẩy tay, bánh răng công tắc cố định và bánh răng chuyển mạch vòng lưới. Nó cũng thích hợp cho các bánh răng đóng cắt hạ áp 0,4kV như bánh răng công tắc cố định và bánh răng ngăn kéo. Các cảm biến nhiệt độ không dây có thể được cài đặt tại bất kỳ điểm phát nhiệt nào trong thiết bị chuyển mạch, thiết bị sử dụng công nghệ truyền dữ liệu không dây để truyền dữ liệu nhiệt độ được giám sát theo thời gian thực và hiển thị dữ liệu đó trên ARTM-Pn cục bộ. Ngoài ra, nó có thể được nối mạng qua cổng RS485 để giám sát thông minh từ xa.

Có ba loại cảm biến nhiệt độ không dây dòng ATE và ba phương pháp lắp đặt tương ứng, tức là loại bắt vít, loại có dây buộc và loại có dây buộc. Loại bắt vít thích hợp để sử dụng tại các mối nối giữa cáp và thanh cái và các mối nối giữa cáp và bộ ngắt kết nối. Loại được bảo đảm bằng dây đeo phù hợp để sử dụng tại các tiếp điểm di chuyển và tiếp điểm cố định của cầu dao, khớp cáp và thanh cái. Loại buộc phù hợp để sử dụng tại các tiếp điểm di chuyển, thanh cái, cáp và các mối nối giữa thanh cái và cáp.

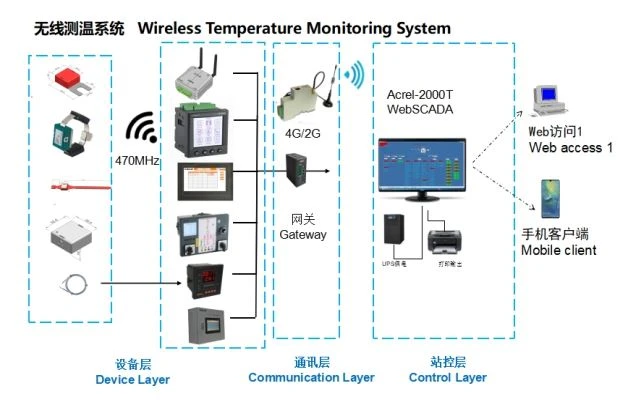

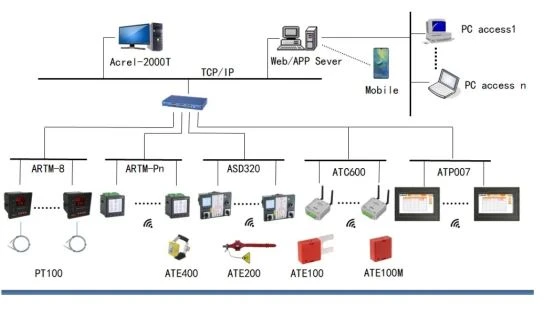

Mạng Tepology

Hệ thống giám sát nhiệt độ không dây thích hợp cho các thiết bị đóng cắt trong nhà 3-35 kV, bao gồm bánh răng chuyển mạch lắp sẵn, bánh răng xe đẩy tay, bánh răng công tắc cố định và bánh răng chuyển mạch vòng lặp. Nó cũng thích hợp cho các bánh răng đóng cắt hạ áp 0,4kV như bánh răng công tắc cố định và bánh răng ngăn kéo.

Việc trao đổi thông tin giữa cảm biến nhiệt độ không dây và vật chủ được truyền qua tín hiệu không dây, điều này sẽ không ảnh hưởng đến hiệu suất cách nhiệt của hệ thống và an toàn khi sử dụng. Hệ thống đo nhiệt độ không dây chủ yếu áp dụng cho lĩnh vực công nghiệp. Nó có thể giám sát nhiệt độ của các mối nối cáp cao áp và các tiếp điểm của tủ công tắc cao áp trong thời gian thực, do đó nhân viên vận hành và bảo trì có thể nắm bắt từ xa tình trạng hoạt động tại chỗ.

Các tính năng của hệ thống giám sát nhiệt độ không dây

(1) Mô-đun đo nhiệt độ không dây an toàn và đáng tin cậy, đồng thời dễ lắp đặt và bảo trì. Nó phù hợp để theo dõi nhiệt độ ở các điểm tiếp xúc điện áp cao và dòng điện cao của công tắc giữa. Cấu trúc của thiết bị được thử nghiệm không cần phải thay đổi.

(2) Toàn bộ hệ thống đo nhiệt độ không dây có thể giao tiếp không dây và việc truyền tín hiệu rất thuận tiện.

(3) Hệ thống đo nhiệt độ không dây có khả năng chống nhiễu mạnh, và khả năng chống nhiễu chống nhiễu xung, nhiễu quá độ nhanh, bức xạ tĩnh điện, bức xạ trường điện từ, v.v. đã đạt tiêu chuẩn bốn cấp quốc gia, và hoạt động của thiết bị không ảnh hưởng đến việc đóng mở công tắc trung thế Các thao tác vận hành và bảo vệ thiết bị.

(4) Ứng dụng trong công nghiệp (than, thép, dầu khí, hóa chất), nhà máy điện, trường học, bệnh viện, xây dựng thành phố, cơ sở giao thông vận tải (sân bay, nhà ga), tòa nhà thương mại, trung tâm hội nghị và triển lãm, sản xuất điện quang điện, năng lượng mới và các lĩnh vực khác.

Sản phẩm

① Loại pin Cảm biến nhiệt độ không dây

Cảm biến nhiệt độ không dây hỗ trợ ②CT

③Thu phát không dây

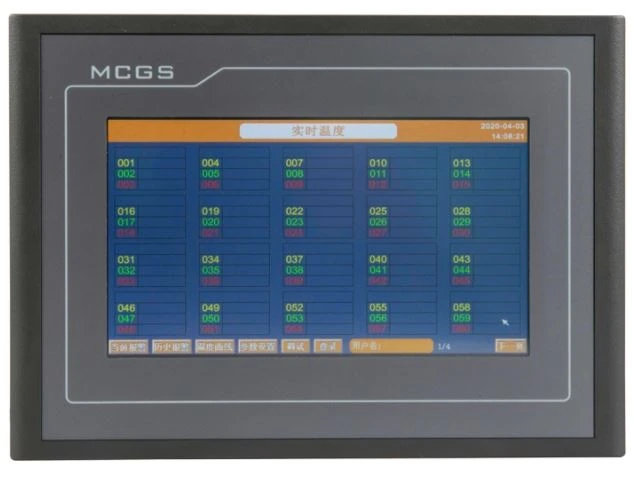

④Display Terminal

Hình dạng	Kiểu	Hàm số
	ARTM-Pn	Thiết bị đo nhiệt độ không dây, có thể nhận dữ liệu từ 60 cảm biến ATE, 1 RS485，4DI / 2DO
	ARTM-8	Đồng hồ điều khiển nhiệt độ thông minh ， Đo nhiệt độ 8 kênh （Cảm biến PT100)
	ATP007 / ATP010	Màn hình cảm ứng 7 inch Màn hình cảm ứng 10 inch

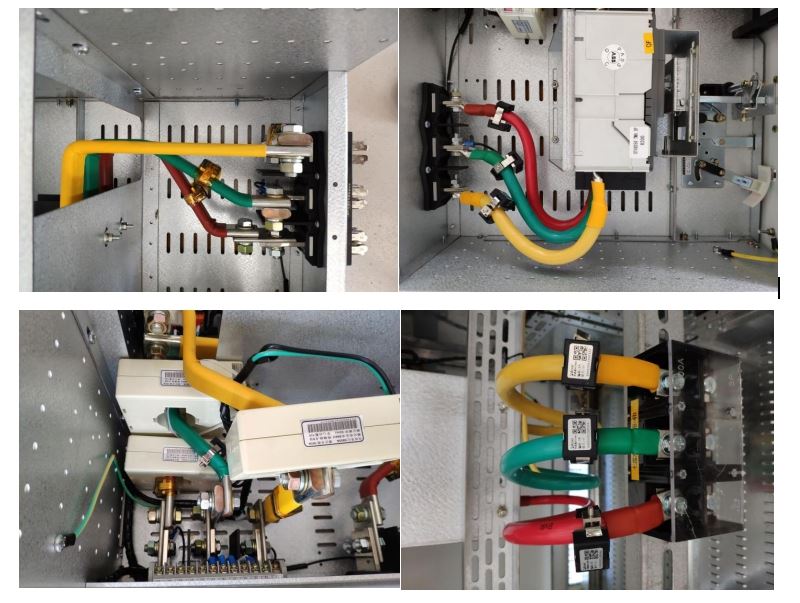

Cài đặt

Phần kết luận

Trong ứng dụng của các cơ sở phân phối điện của&# 39 ngày nay, an toàn phân phối điện của các trạm biến áp là điều quan trọng hàng đầu. Việc ứng dụng các sản phẩm đo nhiệt độ không dây của Acrel trong kỹ thuật điện của một dự án nhà máy ở Philippines có thể nhắm vào các tủ chuyển mạch điện áp cao và hạ thế. Theo dõi nhiệt độ của các điểm kết nối điện như khớp nối vòng, tiếp điểm bộ ngắt mạch, khớp nối cáp, v.v., để ngăn chặn điện trở tiếp xúc quá mức gây ra bởi quá trình oxy hóa, lỏng lẻo, bụi và các yếu tố khác trong quá trình hoạt động và sinh nhiệt như một mối nguy hiểm tiềm ẩn và nhiệt độ trực tuyến giám sát Nó có thể cải thiện độ an toàn của thiết bị, phản ánh tình trạng hoạt động của thiết bị một cách kịp thời, liên tục và chính xác, tránh tai nạn an toàn và giảm tỷ lệ tai nạn thiết bị.
