Acrel cung cấp giải pháp cho các địa điểm tổ chức Thế vận hội mùa đông Bắc Kinh

1.Tổng quan

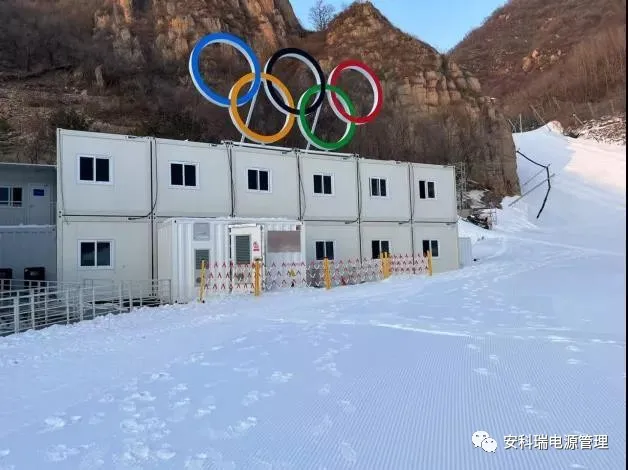

Thế vận hội mùa đông Bắc Kinh sẽ được khai mạc hoành tráng vào ngày 4 tháng 2 năm 2022. Đây là một sự kiện mang tính bước ngoặt lớn tại một nút lịch sử quan trọng ở nước tôi. Đây là cơ hội quan trọng để thể hiện hình ảnh đất nước, phát triển đất nước và khơi dậy tinh thần dân tộc. Khi sự kiện lớn đến gần hơn, như một điều kiện cơ bản quan trọng để tổ chức Thế vận hội Olympic, việc xây dựng các địa điểm tổ chức Thế vận hội mùa đông Bắc Kinh luôn thu hút nhiều sự chú ý, và hoạt động ổn định và đáng tin cậy của hệ thống cung cấp và phân phối điện của các địa điểm là ưu tiên hàng đầu.

Môi trường ngoài trời của trang web tương đối khắc nghiệt, và nhiệt độ thấp tới âm 20 ° C. Để đảm bảo cung cấp điện đáng tin cậy, mỗi trụ sở tiến hành kiểm tra khả năng hỗ trợ cung cấp điện theo nhiệm vụ cung cấp điện và kiểm tra các nhiệm vụ cung cấp điện, cung cấp điện chính và cung cấp điện khẩn cấp tự cung cấp của từng địa điểm. Tình hình cung cấp, hoạt động của các tải trọng quan trọng, hành động bảo vệ rơle, kế hoạch ứng phó khẩn cấp, phụ tùng thay thế, hỗ trợ hậu cần, v.v. Acrel Electric cung cấp các giải pháp để giám sát thông minh các hộp phân phối và quy định môi trường trong các hộp cho Thế vận hội mùa đông và tiến hành quản lý thời gian thực trực tuyến các thiết bị cung cấp điện và bảo vệ năng lượng như hộp chi nhánh cáp, hộp nguồn ATS và hộp nguồn UPS. Cổng điện toán biên thu thập dữ liệu điện, nhiệt độ và độ ẩm, ngưng tụ, nhiệt độ tiếp xúc và các dữ liệu khác bên trong tủ phân phối điện trong nhà và ngoài trời và tự động điều chỉnh chúng để đạt được điều kiện hoạt động tốt, thực hiện giám sát thông minh từ UPS đến công tắc điện áp thấp ở cuối địa điểm cho Thế vận hội mùa đông, để cung cấp hỗ trợ khẩn cấp kịp thời và cải thiện độ tin cậy của nguồn điện.

2. Cấu trúc hệ thống

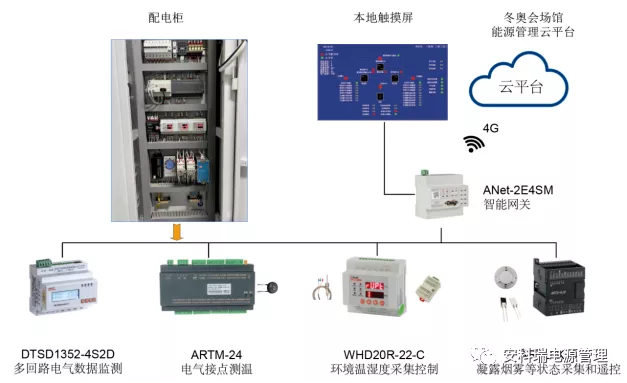

Hệ thống có thể được chia thành ba lớp: lớp thiết bị trường, lớp truyền thông mạng và lớp quản lý nền tảng.

Lớp thiết bị trường: bao gồm DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 và các thiết bị thu thập tín hiệu khác, được sử dụng để thu thập hoạt động điện trong hộp phân phối trong nhà và ngoài trời Thông số, nhiệt độ tiếp xúc điện, nhiệt độ và độ ẩm môi trường xung quanh trong hộp, ngưng tụ, khói và các dữ liệu khác, và có thể được điều khiển tự động bởi logic tích hợp của cổng thông minh ANet-2E4SM để điều chỉnh nhiệt độ và độ ẩm để duy trì nhiệt độ và độ ẩm để duy trì nhiệt độ và độ ẩm môi trường hoạt động tốt bên trong hộp phân phối.

Lớp truyền thông mạng: bao gồm cổng thông minh ANet-2E4SM. Cổng tích cực thu thập dữ liệu của thiết bị lớp thiết bị trường và có thể thực hiện chuyển đổi giao thức, lưu trữ dữ liệu và tải dữ liệu lên màn hình cảm ứng cục bộ và cổng máy chủ được chỉ định thông qua mạng 4G. Thiết bị kiểm soát nhiệt độ và độ ẩm.

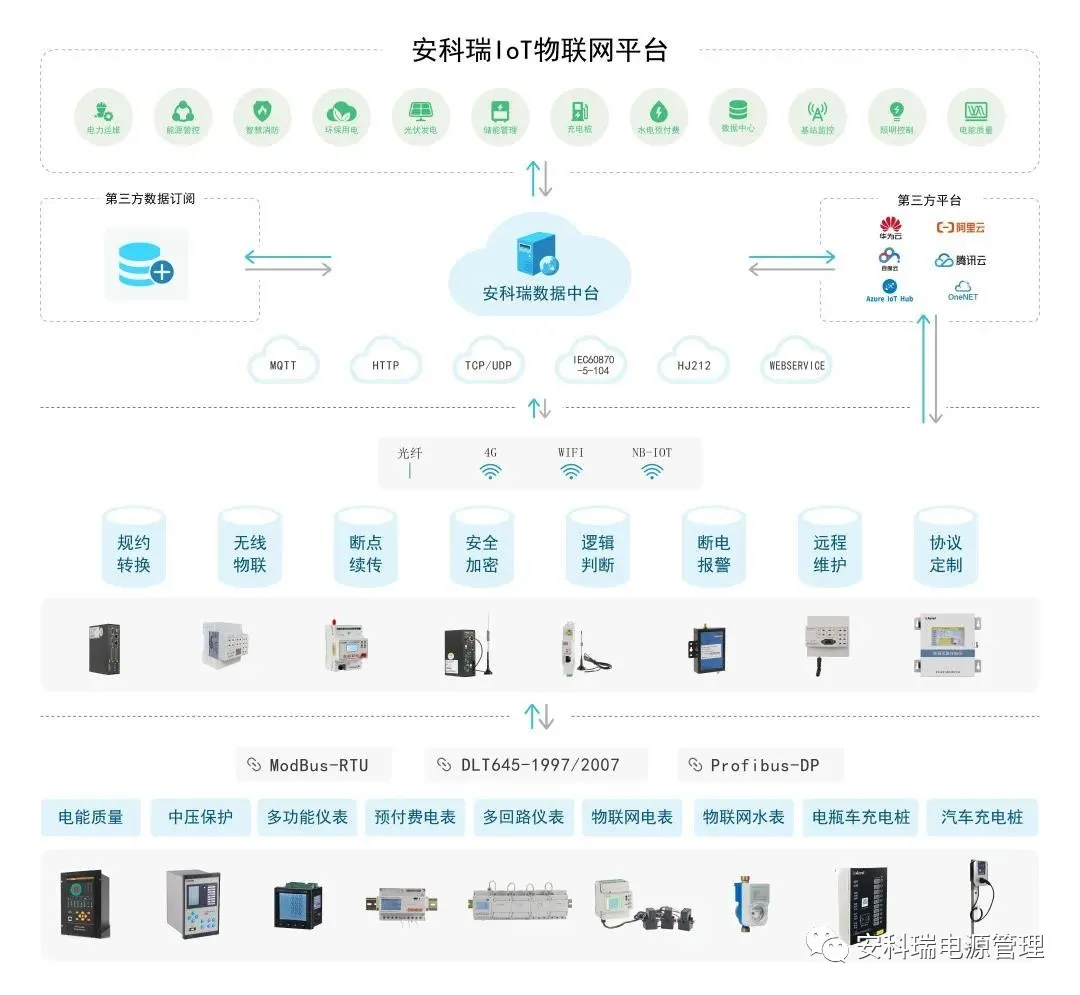

Quản lý nền tảng: một nền tảng lớn để quản lý năng lượng trong Thế vận hội mùa đông.

3. Giải pháp

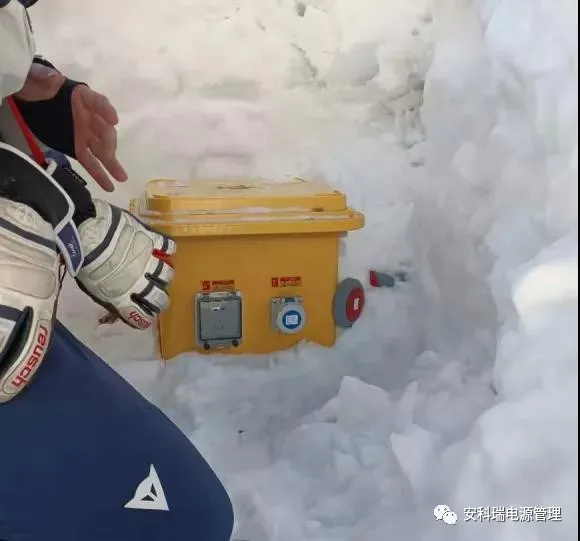

Trang web chủ yếu giám sát và điều khiển ba loại hộp phân phối, bao gồm hộp nhánh cáp, hộp chuyển mạch tự động cung cấp điện ATS và hộp cấp điện UPS, để đảm bảo hoạt động ổn định và bình thường của các hộp phân phối trong môi trường lạnh khắc nghiệt. Có hơn 500 hộp phân phối của ba loại này được bao gồm trong giám sát từ xa và các giải pháp cho các hộp phân phối khác nhau cũng hơi khác nhau.

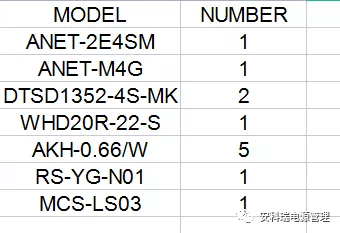

3.1 Kiểm kê thiết bị không chính xác

3.2Implement (Hàm 3.2)

Theo dõi các thông số điện của mạch hộp nhánh. Khi nhiệt độ trong hộp quá thấp, hãy đẩy tín hiệu báo động và bắt đầu sưởi ấm. Đầu nối cáp qua báo động nhiệt độ.

Ngưng tụ được phát hiện để bắt đầu sưởi ấm và báo động khói thông gió Phát hiện tình trạng cung cấp điện ổ cắm. Áp dụng giao thức IEC60870-5-104 để tải lên nền tảng quản lý năng lượng địa điểm Olympic mùa đông thông qua mạng lưới định hướng APN.

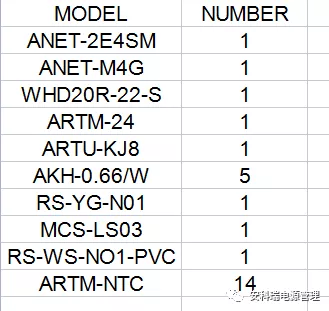

3.3 Kiểm kê thiết bị không chính xác

3.4Tôi hàm

Khi nhiệt độ trong hộp quá thấp, hãy đẩy tín hiệu báo động và bắt đầu thu nhiệt độ đầu nối cáp sưởi ấm, qua báo động nhiệt độ. Báo động ngưng tụ được phát hiện và thông gió sưởi ấm được kích hoạt Báo động khói và nhiệt độ và độ ẩm. Áp dụng giao thức IEC60870-5-104 để tải lên nền tảng quản lý năng lượng địa điểm Olympic mùa đông thông qua mạng định hướng APN

3.5 Kiểm kê thiết bị không chính xác

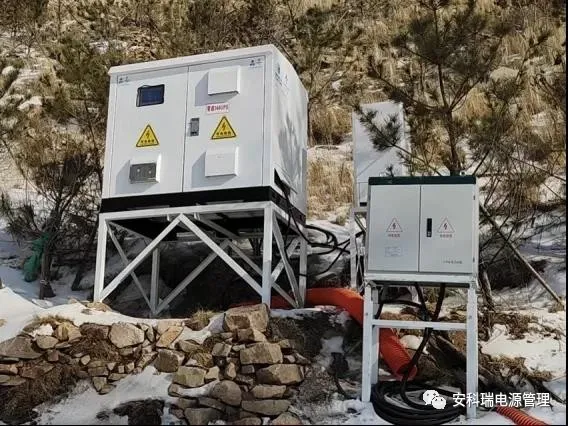

3.6Implement (Hàm 3.6)

Khi nhiệt độ trong hộp quá thấp, hãy đẩy tín hiệu báo động và bắt đầu sưởi ấm Bên trong hơn báo nhiệt Độ Sưởi ấm Pin báo động bất thường Inverter thất bại báo động. Áp dụng giao thức IEC60870-5-104 để tải lên nền tảng quản lý năng lượng địa điểm Olympic mùa đông thông qua mạng định hướng APN

4. Bảo trì tại chỗ

Việc khai mạc Thế vận hội mùa đông sắp diễn ra. Để đảm bảo hoạt động bình thường của hệ thống phân phối điện tại chỗ, Acrel đã sắp xếp cho các kỹ sư duy trì tại chỗ và hỗ trợ kỹ thuật để giành chiến thắng trong trận chiến khó khăn về bảo vệ sức mạnh cho Thế vận hội mùa đông Bắc Kinh 2022.

Acrel đã tham gia sâu vào việc phân phối điện thông minh trong nhiều năm và hiện có hơn 14.000 giải pháp đang chạy trên khắp đất nước. Công ty đã tích lũy được rất nhiều kinh nghiệm từ cảm biến thiết bị đầu cuối, cổng điện toán biên đến các nền tảng đám mây và cung cấp hỗ trợ dữ liệu và giải pháp cho các liên kết yếu trong các hệ thống phân phối điện trong các môi trường khác nhau để cải thiện độ tin cậy cung cấp điện. Acrel sẽ giúp lần này bằng những hành động thiết thực. Thế vận hội mùa đông là một thành công hoàn toàn.
