Bảo vệ sự cố chạm đất cho các mạch điện, thiết bị và các sự cố cháy nổ do dòng điện sự cố chạm đất gây ra ngày càng trở thành nhu cầu thiết yếu hàng ngày. Đối với các nút tiêu thụ năng lượng chính ở phía người dùng, một rơle dòng dư được thiết kế và lắp đặt để theo dõi trạng thái dòng dư của từng mạch sử dụng năng lượng trong thời gian thực. Thông qua giám sát thời gian thực việc sử dụng năng lượng và các thông số điện năng liên quan, độ an toàn, độ tin cậy và hiệu quả duy trì của việc sử dụng năng lượng được cải thiện, giảm chi phí nhân công bảo trì và giám sát không cần giám sát của dòng điện dư được thực hiện. Thông qua giám sát thời gian thực việc sử dụng năng lượng, thu thập dữ liệu và cảnh báo, dòng điện dư trong hệ thống phân phối điện được giám sát và bảo vệ lỗi chạm đất của mạch điện của người dùng' được cung cấp để ngăn ngừa tai nạn hỏa hoạn và tai nạn điện giật cá nhân do dòng điện dư gây ra. Đây là phần giới thiệu ngắn gọn về ứng dụng của rơ le dòng dư ASJ của công ty chúng tôi&# 39 trong dự án nhà trên sân thượng nước quanh đảo Maldives.

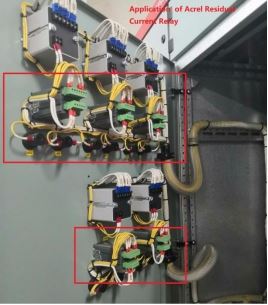

Tổng quat
Những ngôi nhà phố trên mặt nước xung quanh hòn đảo ở Maldives chủ yếu được sử dụng để tiếp đón khách du lịch từ khắp nơi trên thế giới. Tần số trang web ứng dụng là 50 Hz và điện áp là 220V TT hoặc đường dây phân phối điện của hệ thống TN. Khách hàng hy vọng có thể giám sát dòng dư của đường dây bằng cách lắp một rơ le dòng dư trong tủ phân phối của nhà hàng nước và hy vọng rằng tỷ lệ giữa giá trị dòng dư được giám sát trong thời gian thực với giá trị dòng dư đã đặt có thể được hiển thị trên bảng hiển thị, khi tỷ lệ đạt đến 80%, rơ le dòng dư có thể báo động ngay lập tức. Acrel ASJ10-LD1A hợp tác với máy biến dòng dư, Giải quyết thành công nhu cầu giám sát dòng dư tại chỗ của khách hàng'
Rơ le dòng dư dòng ASJ
Rơ le tác động dòng ASJ có thể được kết hợp với bộ nguồn điện áp thấp hoặc công tắc tơ điện áp thấp để tạo thành bộ bảo vệ dòng điện cung cấp điện kết hợp, chủ yếu được sử dụng cho các thiết bị AC 50Hz, điện áp trở xuống TT400V và đường ống hệ thống TN, ngoài việc bảo vệ sự cố chạm đất đối với các mạch điện để ngăn ngừa lỗi chạm đất Các hư hỏng thiết bị thông thường và các hỏng hóc điện do điều này gây ra cũng có thể ngăn ngừa nguy cơ điện giật cá nhân và bảo vệ tiếp xúc trực tiếp.
Sản phẩm đáp ứng các yêu cầu của GB / T 22387-2016" Rơle dòng xúc tác" ;.
Rơle dòng điện vệ sinh dòng ASJ tích hợp các chức năng bảo vệ quá áp và dưới điện áp của đường dây và các chức năng tự động bổ sung cho điện áp bình thường. Sản phẩm có kích thước nhỏ, độ chính xác cao, linh hoạt trong kết cấu và dễ dàng lắp đặt. Nó là thiết bị bảo vệ an toàn trong lĩnh vực xây dựng dân dụng.

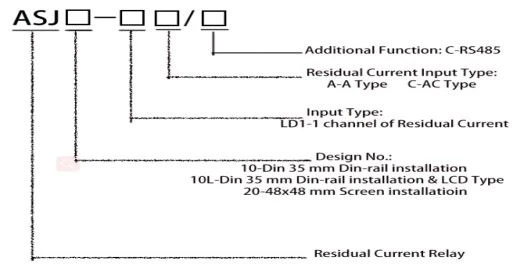

Mô tả về mô hình
Đặc tính kỹ thuật
thông số kỹ thuật | mục lục | |||
Loại AC | Loại A | |||
đầu vào | Dòng điện tác động dư định mức I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) lưu ý 3 | |
Thời gian giới hạn không lái xe △ t | 0.1、0.5(s) | 0、0,06、0,1、0,2、0,3、0,5、0,8、1、4、10 (s) lưu ý 4 | ||
Dòng điện không hoạt động còn lại định mức I △ no | 50%I△n | 50%I△n | ||
đặc điểm hiệu suất | dòng điện xoay chiều hình sin đơn giản | dòng điện xoay chiều hình sin đơn giản và dòng điện một chiều xung | ||
tần số | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
lỗi hành động | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
đầu ra | chế độ đầu ra | một là đóng bình thường và kia là để chuyển đổi | một là đóng hoặc mở bình thường, và còn lại là để chuyển đổi | |
năng lực liên lạc | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
đặt lại chế độ | một tại chỗ và một đường dài, | một tại chỗ, một đường dài và một tự động | ||
Nguồn cấp | dải điện áp | AC110V 、 AC220V （sai số cho phép ± 10%） | AC110V, AC220V, DC85-270V （Sai số cho phép ± 10%） | |
sự thât thoat năng lượng | ≤5W | |||
điện áp chịu đựng tần số điện | Giá trị hiệu dụng của dòng điện xoay chiều giữa nguồn điện, đầu vào và đầu ra: 2kV / 1 phút | |||
dưới hoạt động bình thường | nhiệt độ | nhiệt độ hoạt động: -20 ℃ ~ +55 ℃ nhiệt độ lưu trữ: -30 ℃ ~ +70 ℃ | ||
độ ẩm | ≤95% RH, với hơi ẩm ngưng tụ và khí ăn mòn | |||
Chiều cao trên mực nước biển | ≤2000m | |||
lớp ô nhiễm | Lớp ba | |||
hạng mục cài đặt | Gõ Ⅲ | |||
Lưu ý 3 ： Dòng điện dư định mức ASJ10L-LD1A IN là 10mA-30A có thể điều chỉnh liên tục;
Lưu ý 4 ： Giới hạn ASJ10L-LD1A khi không lái xe Thời gian N là 0-10S có thể điều chỉnh liên tục.
Các loại sản phẩm

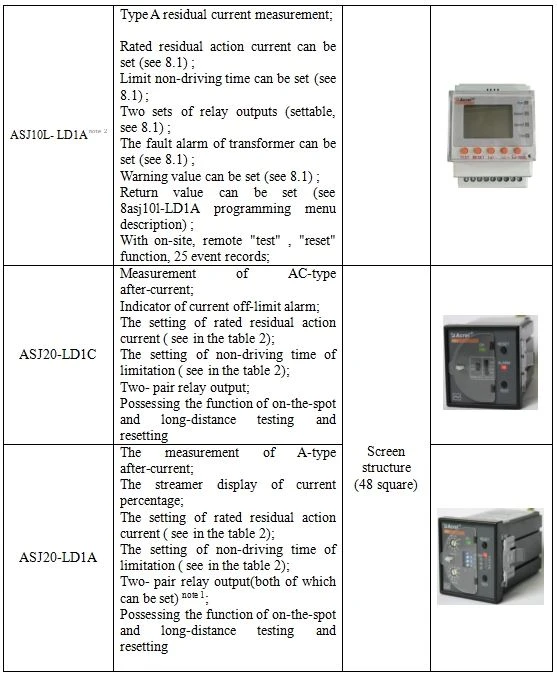

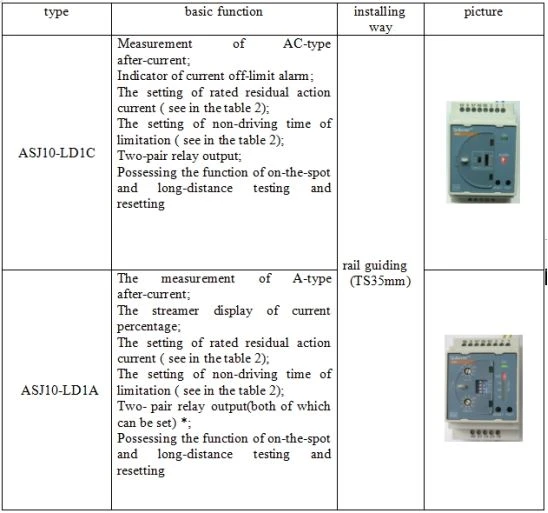

Lưu ý1 ： Chức năng cài đặt cho rơle có nghĩa là bạn có thể tự mình thiết lập quá trình khởi tạo và đầu ra của rơle, được thực hiện bởi công tắc quay số trên bảng điều khiển; hướng dẫn cài đặt cụ thể có thể được tìm thấy trong bảng 5.
Lưu ý 2 ： CHỨC NĂNG TÙY CHỌN C: RTU Giao tiếp RS485, Mẫu ASJ10L-LD1A / C

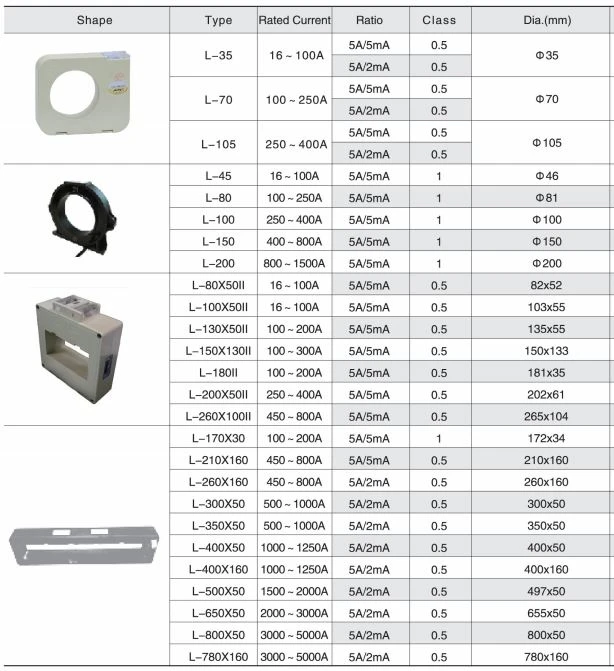

Lựa chọn máy biến áp dòng dư
Cài đặt
Tóm lược
Rơ le dòng dư dòng ASJ có tỷ lệ hiệu suất-giá rất cao. Là một thiết bị giám sát dòng dư thông minh và kỹ thuật số tiên tiến, rơle dòng dư đã được sử dụng rộng rãi trong đường dây đến hoặc một pha hoặc ba pha của hộp phụ hộ gia đình của các tòa nhà dân dụng. Thiết bị điện trong đường dây phân phối điện.
