Ứng dụng

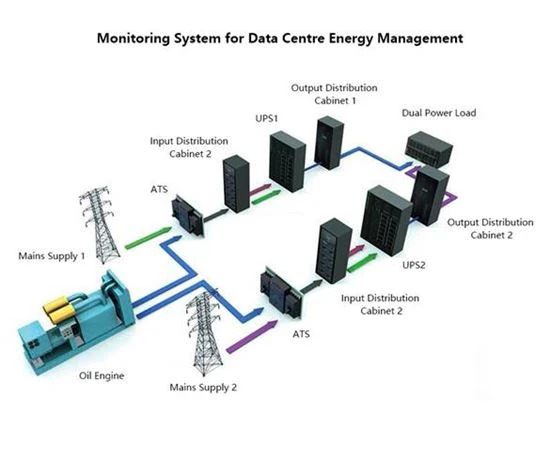

Cần phải theo dõi thời gian thực và tập trung mức tiêu thụ điện năng trong trung tâm dữ liệu và dữ liệu có thể được hiển thị trên HMI và được tải lên hệ thống giám sát năng lượng và môi trường bằng RS485 trên màn hình cảm ứng và thực hiện giám sát thời gian thực của toàn bộ hệ thống phân phối điện. Đồng thời, nó có thể nhận ra phân tích hiệu quả năng lượng để giảm tiêu thụ năng lượng.

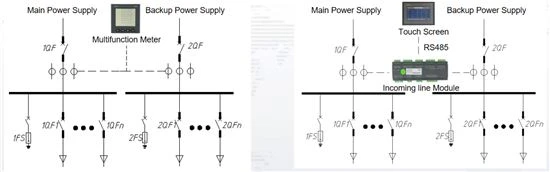

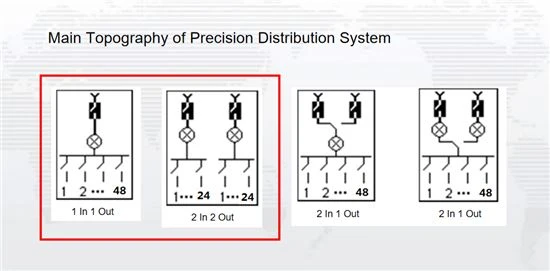

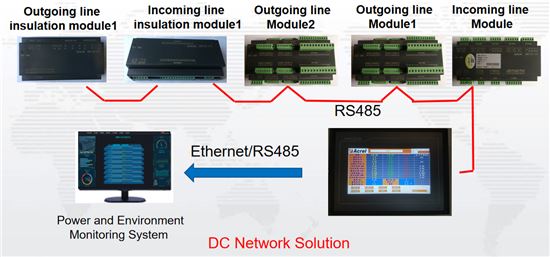

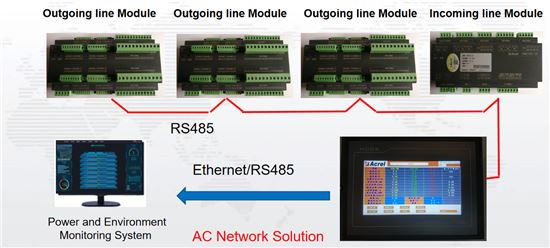

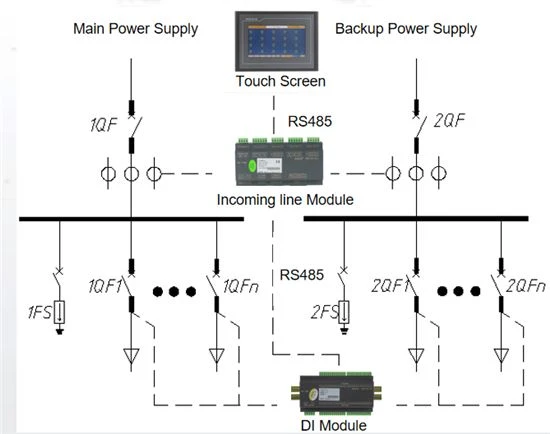

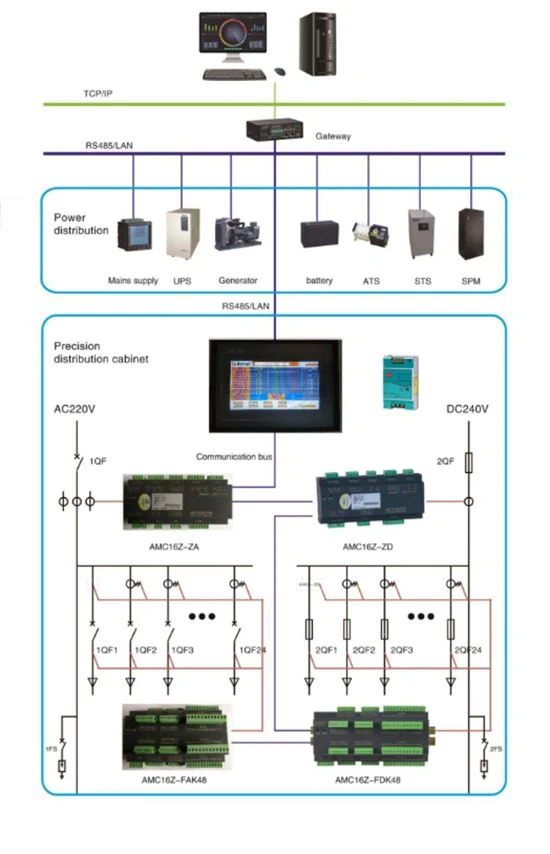

Cấu trúc
Hàm chính
1. Mạch đường dây đến và mạch đi các mô-đun giám sát độc lập
2. Có thể đo tối đa 2 mạch đường dây đến và tối đa 192 mạch đường dây đi dòng điện, điện áp, công suất, năng lượng và chất lượng điện.
3. Giám sát và hiển thị tập trung dữ liệu của HMI và dữ liệu được tải lên hệ thống quan trắc nguồn và môi trường thông qua RS485.
4. Đối với hệ thống DC 240V hoặc 336V điện áp cao, có thể bổ sung mô-đun giám sát cách nhiệt để theo dõi khả năng chống cách nhiệt mặt đất của xe buýt chính.
5. Nguồn điện DC24V cho màn hình cảm ứng và mô-đun giám sát đường dây đi (nguồn điện từ đầu ra mô-đun chính)
6. Giao tiếp:thiết bị giám sát bằng RS485, màn hình cảm ứng bằng RS485 hoặc RJ45
7. Chứng chỉ:CE
Lựa chọn sản phẩm
Tên | Pic | Mẫu | Hàm Chính |
HMI |
| ATP007kt ATP010kt | Màn hình cảm ứng 1,7 hoặc 10 inch 2. theo dõi thời gian thực và hiển thị điện áp, dòng điện, năng lượng, chất lượng năng lượng, trạng thái chuyển đổi, đường cong dạng sóng và như vậy. 3.monitoring thiết bị báo động, giao tiếp và các thông số khác có thể được cấu hình trên màn hình. 4. 2 Giao diện Ethernet 2 RS485 và 1, và dữ liệu có thể được tải lên bởi RS485 hoặc RJ45. |
Mô-đun giám sát đường dây đến AC |
| AMC16Z-ZA | 1. Lắp đặt:Đường ray DIN 35mm 2. Đo lường: Mạch 3 pha độc lập A + B, dòng rò rỉ 6DI2DO, 2, 1 nhiệt độ và độ ẩm. 3. Với nguồn điện đầu ra DC 24V cho mô-đun đường dây đi và màn hình cảm ứng. 4. Truyền thông:RS485 Modbus RTU |
Mô-đun giám sát đường đi AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Lắp đặt:Đường ray DIN 35mm 2. Có thể đo tối đa 16 mạch 3 pha hoặc 48 mạch một pha 3. Cấp điện DC24V 4. Truyền thông:RS485 modbus RTU |
Máy biến áp dòng điện xoay xoay ac |
| AKH-0,66W | Tỷ lệ hiện tại:100A / 50mA Thông số kỹ thuật chung: 100A / 50mA |
Mô-đun giám sát đường đến DC |
| AMC16Z-ZD | 1. Lắp đặt:DIN Rail 35mm 2. Đo lường: Mạch độc lập A + B, 6DI2DO, 1 nhiệt độ. Và độ ẩm. 3. Với nguồn điện đầu ra DC 24V cho mô-đun đường dây đi và màn hình cảm ứng. 4. Truyền thông:RS485 modbus RTU |
Mô-đun giám sát đường đi DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Lắp đặt:DIN Rail 35mm 2. Có thể đo tối đa 48 mạch đường đi DC 3. Cấp điện DC24V 4. Truyền thông:RS485 modbus RTU |
Mô-đun giám sát cách điện đường đến DC |
| AMC16Z-ZJY | 1. Lắp đặt:DIN Rail 35mm 2. Đo A + B điện trở cách nhiệt mặt đất DC độc lập của xe buýt chính 3. Cấp điện DC24V 4. Truyền thông:RS485 modbus RTU |
Mô-đun giám sát cách điện đường đi DC |
| AMC16Z-FJY | 1. Lắp đặt:DIN Rail 35mm 2. Đo 24 mạch điện trở cách nhiệt mặt đất của đường đi DC |

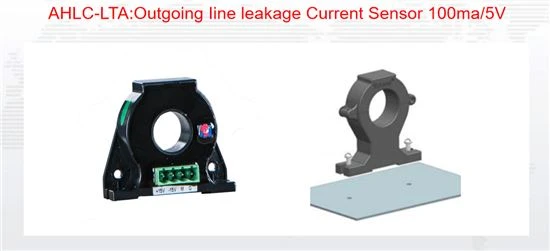

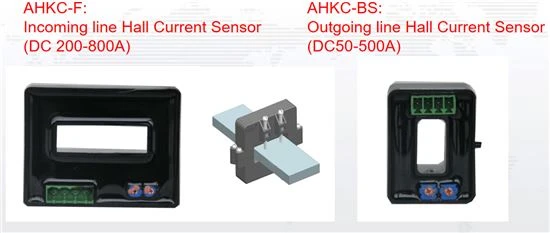

Dc đi ra dòng hiệu ứng sảnh cảm biến hiện tại |
| AHKC-BS | Tỷ lệ hiện tại:100A / 5V Thông số kỹ thuật chung: 100A / 5V |

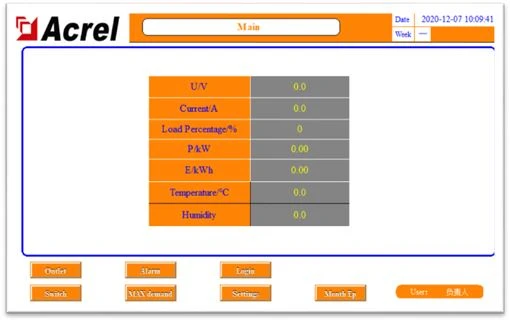

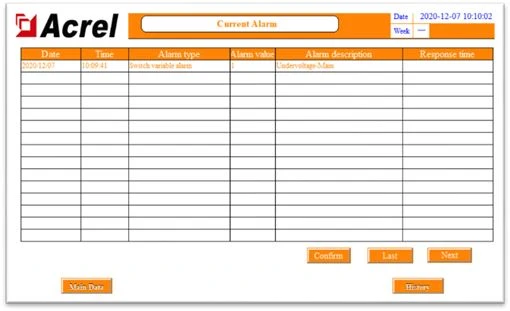

Giao diện máy người

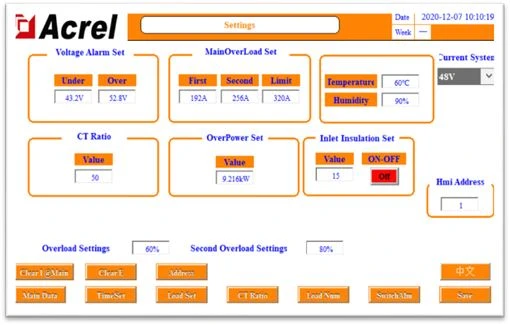

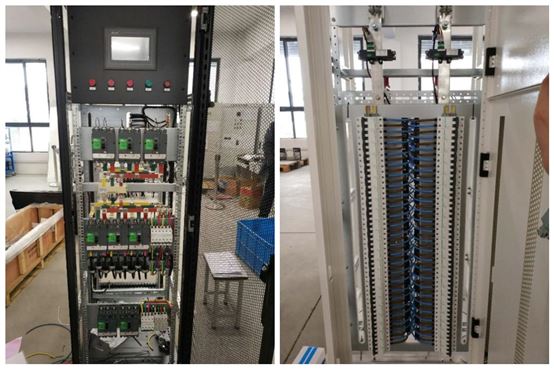

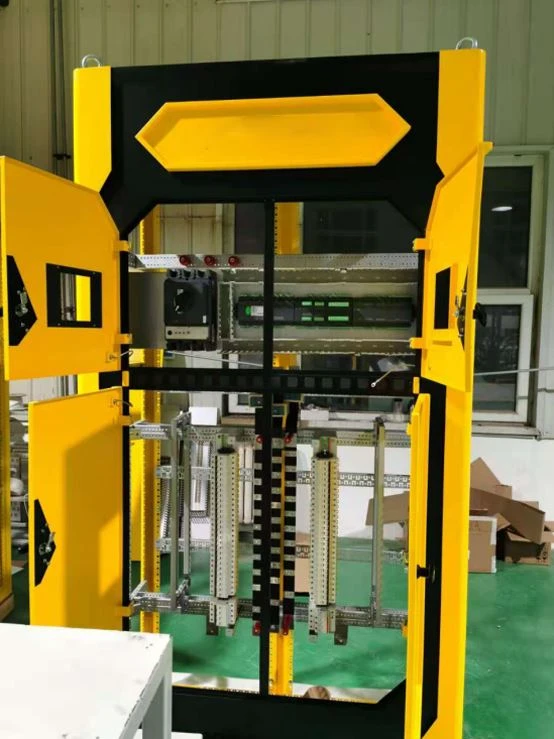

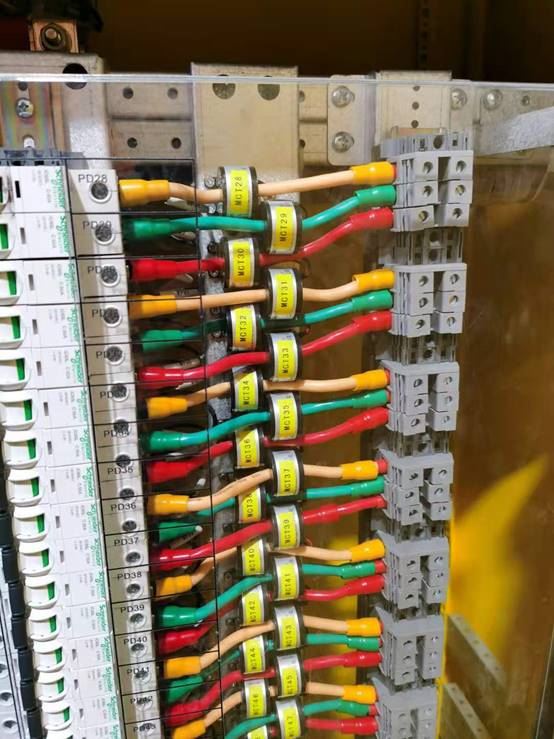

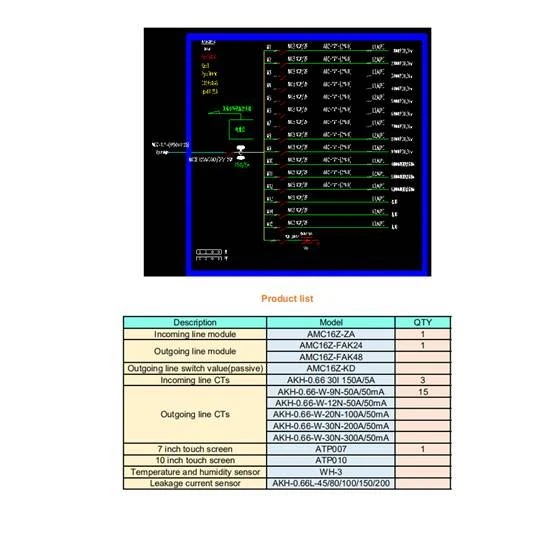

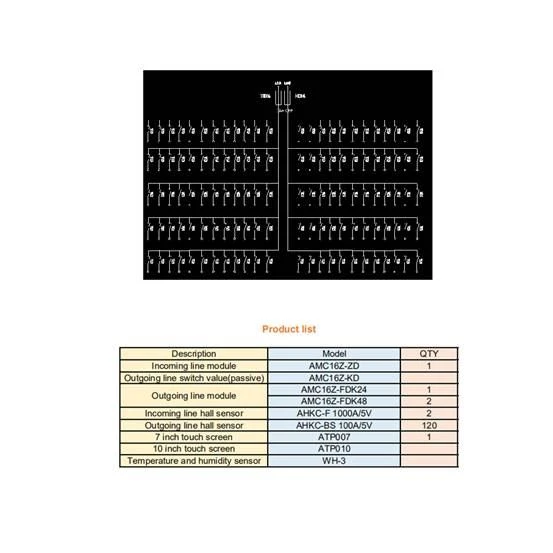

Ảnh trên trang web
